一、江苏开放大学机电设备伺服与变频应用大作业简答题答案23年秋
1、利用MM440变频器控制实现电动机7段速频率运转，需要4个数字输入端口。其中，MM440变频器的数字输入端口8设为电动机运行、停止控制端口，数字输入端口5、6、7设为7段固定频率控制端口，由带锁按钮SB1、SB2和SB3按不同通断状态组合，实现7段固定频率控制。7段速度设置如下：
第1段：输出频率为10Hz；
第2段：输出频率为20Hz；
第3段：输出频率为30Hz；
第4段：输出频率为40Hz；
第5段：输出频率为-10Hz；
第6段：输出频率为-30Hz；
第7段：输出频率为-40Hz。
请按要求画出变频器与电动机的接线图及电动机等参数设置。（注：图片用附件形式，点击上面插入图片image.png符号进行插入）（50分）
学生答案：
按如下步骤操作：
（1）恢复变频器工厂默认值。
| 参数号 | 出厂值 | 设置值 | 说明 |
| P0010 | 0 | 30 | 工厂的设定值 |
| P0970 | 0 | 1 | 参数复位 |
设定完参数后，按下P 键，开始复位，复位过程大约需要3 min，结果可使变频器的参数恢复到工厂默认值。
（2）设置电动机参数。
| 参数号 | 出厂值 | 设置值 | 说明 |
| P0003 | 1 | 1 | 设用户访问级为标准级 |
| P0010 | 0 | 1 | 快速调试 |
| P0100 | 0 | 0 | 工作地区：功率以KW表示，频率为50Hz |
| P0304 | 230 | 380 | 电动机额定电压（V） |
| P0305 | 3.25 | 0.95 | 电动机额定电流（A） |
| P0307 | 0.75 | 0.37 | 电动机额定功率（KW） |
| P0308 | 0 | 0.8 | 电动机额定功率（COS￠） |
| P0310 | 50 | 50 | 电动机额定频率(Hz) |
| P03111 | 0 | 2800 | 电动机额定转速(r/min) |
电动机参数设置完成后，设P0010= 0 ，变频器当前处于准备状态，可正常运行。（3）设置数字输入控制端口参数。
| 参数号 | 出厂值 | 设置值 | 说明 |
| P0003 | 1 | 1 | 设用户访问级为标准级 |
| P0004 | 0 | 7 | 命令，二进制I/O |
| P0700 | 2 | 2 | 命令源选择由端子排输入 |
| P0003 | 1 | 2 | 设用户访问级为扩展级 |
| P0004 | 0 | 7 | 命令，二进制I/O |
| P0701 | 1 | 17 | 选择固定频率 |
| P0702 | 1 | 17 | 选择固定频率 |
| P0703 | 9 | 17 | 选择固定频率 |
| P0704 | 15 | 1 | ON接通正转，OFF停止 |
| P0003 | 1 | 1 | 设用户访问级为标准级 |
| P0004 | 0 | 10 | 设定值通道和斜坡函数发生器 |
| P1000 | 2 | 3 | 选择固定频率设定值 |
| P0003 | 1 | 2 | 设用户访问级为扩展级 |
| P0004 | 0 | 10 | 设定值通道和斜坡函数发生器 |
| P1001 | 0 | 10 | 选择固定频率1(Hz) |
| P1002 | 5 | 20 | 选择固定频率2(Hz) |
| P1003 | 10 | 30 | 选择固定频率3(Hz) |
| P1004 | 15 | 40 | 选择固定频率4(Hz) |
| P1005 | 20 | -10 | 选择固定频率5(Hz) |
| P1006 | 25 | -30 | 选择固定频率6(Hz) |
| P1007 | 30 | -40 | 选择固定频率7(Hz) |
（4）电动机的7段运行控制步骤
当按下带锁按钮SB4时，数字输入端口 8 为“ON”，允许电动机运行。
①1频段控制。当SB1按钮开关接通、SB2和SB3按钮开关断开时，变频器数字输入接口 5 为“ON”，端口 6 、 7 为“OFF”，变频器工作在由P1001参数所设定的频率为10Hz的第1频段上，电动机运行在由10Hz所对应的转速上。
②2频段控制。当SB2按钮开关接通、SB1和SB3按钮开关断开时，变频器数字输入接口 6 为“ON”，端口 5 、 7 为“OFF”，变频器工作在由P1002参数所设定的频率为20Hz的第2频段上，电动机运行在由20Hz所对应的转速上。
③3频段控制。当SB1、SB2按钮开关接通、SB3按钮开关断开时，变频器数字输入接口 5 、 6 为“ON”，端口“7”为“OFF”，变频器工作在由P1003参数所设定的频率为30Hz的第3频段上，电动机运行在由30Hz所对应的转速上。
以此类推，进行其他频段调试。
二、江苏开放大学机电设备伺服与变频应用大作业综合题答案23年秋
1、有一车床用变频器控制主轴电动机转动，要求用操作面板进行频率和运行控制。已知电动机功率为0.37kW，额定电压为380V，额定电流为1.05A，额定转速1400r/min，正、反向点动频率为10Hz，点动斜坡上升、下降时间为5s。
请按要求完成变频器与电动机外部接线设计及变频器参数设置等。

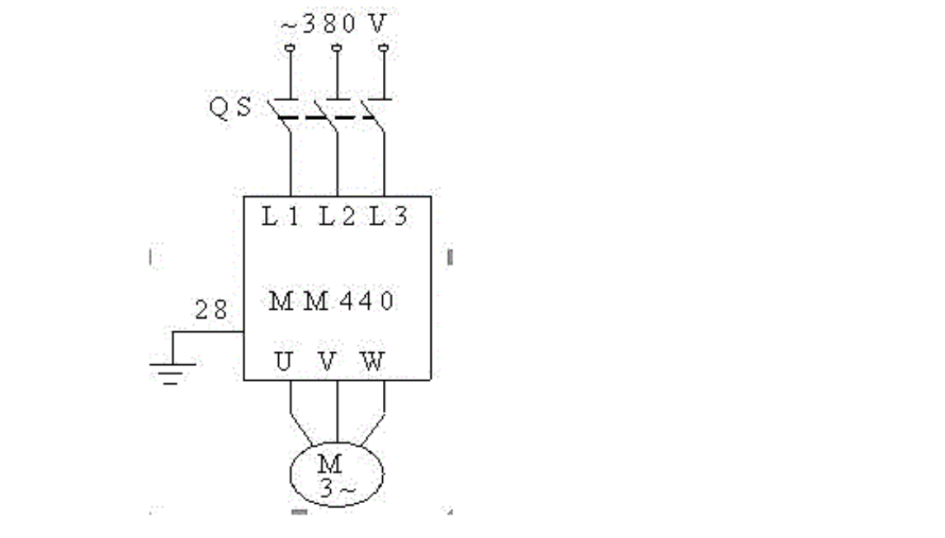

1、请画出变频器与电动机外部接线图。（10分）
2、设置变频器参数设置(10分)。
按如下步骤操作：
（1）恢复变频器工厂默认值。
| 参数号 | 出厂值 | 设置值 | 说明 |
| P0010 | 0 | 工厂的设定值 | |
| P0970 | 0 | 参数复位 |
设定完参数后，按下 p 键，开始复位，复位过程大约需要3 min，结果可使变频器的参数恢复到工厂默认值。
（2）按下表设置电动机参数。
| 参数号 | 出厂值 | 设置值 | 说明 |
| P0003 | 1 | 1 | 设定用户访问级为标准级 |
| P0010 | 0 | 1 | 快速调试 |
| P0100 | 0 | 0 | 功率以KW表示，频率为50Hz |
| P0304 | 230 | 380 | 电动机额定电压（V） |
| P0305 | 3.25 | 1.05 | 电动机额定电流（A） |
| P0307 | 0.75 | 0.37 | 电动机额定功率（KW） |
| P0310 | 50 | 50 | 电动机额定频率（Hz） |
| P0311 | 0 | 1400 | 电动机额定转速（r/min） |
电动机参数设置完成后，设P0010= 0 ，变频器当前处于准备状态，可正常运行。
3、设置数字输入控制端口参数(10分)。
设置数字输入控制端口参数。
| 参数号 | 出厂值 | 设置值 | 说明 | |
| P0003 | 1 | 1 | 设用户访问级为标准级 | |
| P0010 | 0 | 0 | 正确地进行运行命令的初始化 | |
| P0004 | 0 | 7 | 命令和数字I/O | |
| P0700 | 2 | 1 | 由键盘输入设定值（选择命令源） | |
| P0003 | 1 | 1 | 设用户访问级为标准级 | |
| P0004 | 0 | 10 | 设定值通道和斜坡函数发生器 | |
| P1000 | 2 | 1 | 由键盘（电动电位计）输入设定值 | |
| P1080 | 0 | 0 | 电动机运行的最低频率(Hz) | |
| P1082 | 50 | 50 | 电动机运行的最高频率(Hz) | |
| P0003 | 1 | 2 | 设用户访问级为扩展级 | |
| P0004 | 0 | 10 | 设定值通道和斜坡函数发生器 | |
| P1040 | 5 | 20 | 设定键盘控制的频率值(Hz) | |
| P1058 | 5 | 10 | 正向点动频率(Hz) | |
| P1059 | 5 | 10 | 反向点动频率(Hz) | |
| P1060 | 10 | 5 | 点动斜坡上升时间（s） | |
| P1061 | 10 | 5 | 点动斜坡下降时间（s） | |
4、正确进行变频器运行调试操作(20分)。
①变频器启动：在变频器的前操作面板上按 运行键 ，变频器将驱动电动机升速，并运行在由P1040所设定的20Hz频率对应的560r∕min的转速上。
②正反转及加减速运行：电动机的转速（运行频率）及旋转方向可直接通过按前操作面板上的 加减键 来改变。
①点动运行：按下变频器前操作面板上的 点动键 ，则变频器驱动电动机升速，并运行在由P1058所设置的正向点动10Hz频率值上。当松开变频器前操作面板上的 点动键 ，则变频器将驱动电动机降速至零。这时，如果按下变频器前操作面板上的 换向键 ，在重复上述的点动运行操作，电动机可在变频器的驱动下反向点动运行。
④电动机停车：在变频器的前操作面板上按 停止键 ，则变频器将驱动电动机降速至零。
