2024年春江苏开放大学机械设计基础第二次形考作业答案

注意:因为学习平台题目是随机,选择题选项也是随机,一定注意答案对应的选项,同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目,还是不懂的话可以看这个:快速答题技巧

一、2024年春江苏开放大学机械设计基础第二次形考作业判断题答案

1、凸轮设计时,为了提高传动效率应尽量取较小的基圆半径和较大压力角。

A、正确

B、错误

学生答案:B

2、运动副是联接,联接也是运动副。

A、正确

B、错误

学生答案:B

3、虚约束没有独立约束作用,在实际机器中可有可无。

A、正确

B、错误

学生答案:B

4、利用带传动时的打滑,可起到过载保护作用。

A、正确

B、错误

学生答案:A

5、在曲柄摇杆机构中,曲柄和连杆共线,就是“死点”位置。

A、正确

B、错误

学生答案:B

二、2024年春江苏开放大学机械设计基础第二次形考作业单选题答案

1、曲柄滑块机构利用()可演化为偏心轮机构。

A、扩大回转副

B、机架变换

C、移动副取代回转副

D、改变构件相对长度

学生答案:A

2、凸轮机构在传动要求速度不高,承载能力较大的场合常应用的从动件型式为()。

A、平底式

B、滚子式

C、曲面式

D、尖顶式

学生答案:B

3、标准V型带型号的选定取决于( )。

A、带的线速度

B、传动功率和小带轮转速

C、带的有效圆周力

D、带传动传动功率

学生答案:B

4、从动件的推程采用等加速-等减速运动规律时,在什么位置会发生柔性冲击()。

A、推程的中点

B、推程的终点

C、推程的起始点

D、推程的始点、中点和终点

学生答案:D

5、判断饺链四杆机构传力性能的重要参数是()。

A、摆角

B、行程速度变化系数

C、压力角

D、极位夹角

学生答案:C

三、2024年春江苏开放大学机械设计基础第二次形考作业简答题答案

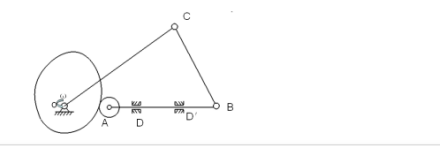

1、试计算下面图(2)机构自由度,指出复合较链、局部自由度或虚约束,并判断是否成为机构?

2024年春江苏开放大学机械设计基础第二次形考作业答案

学生答案:D或D′为虚约束,A处为局部自由度,0处为复合较链,F=3n-2pl-ph=3*4-2*5-1=1是机构

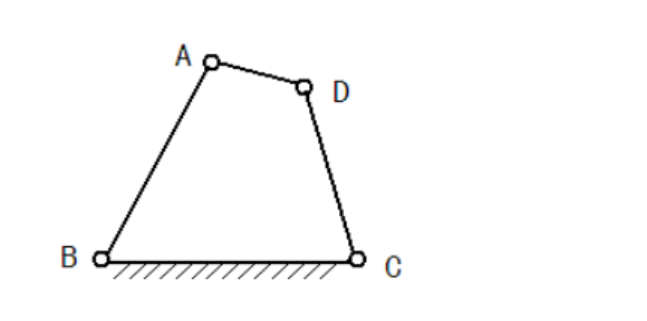

2、在如图所示的铰链四杆机构中,已知各构件长度LAB=55mm,LBC=40mm,LCD=50mm,LAD=25mm,试问:

(1)机构有无曲柄?如有请指明哪个构件?此时得到什么机构?(说明理由)

(2)当分别取构件AB、AD、CD为机架时,各将得到什么机构?(说明理由)

2024年春江苏开放大学机械设计基础第二次形考作业答案

学生答案:(1)因为Lmin+ Lmax=LAD+ LAB=25+55=80mm,LBC +LCD=40+50=90 mm
LAD+L AB< LBC+LCD,符合曲柄存在的杆长之和条件;又由于以连杆为最短杆,不符合最短杆条件,所以不存在曲柄。此时因为以最短杆AD对边杆BC为机架,所以将得到双摇杆机构。
(2)当取构件AB机架时,由于以最短杆AD的相邻杆为机架,符合最短杆条件,所以存在曲柄,将得到曲柄摇杆机构;当取构件AD为机架时,而AD杆为最短杆,符合最短杆条件,所以存在曲柄,将得到双曲柄机构;当取构件CD为机架时,由于以最短杆AD的相邻杆为机架,符合最短杆条件,所以存在曲柄,将得到曲柄摇杆机构。

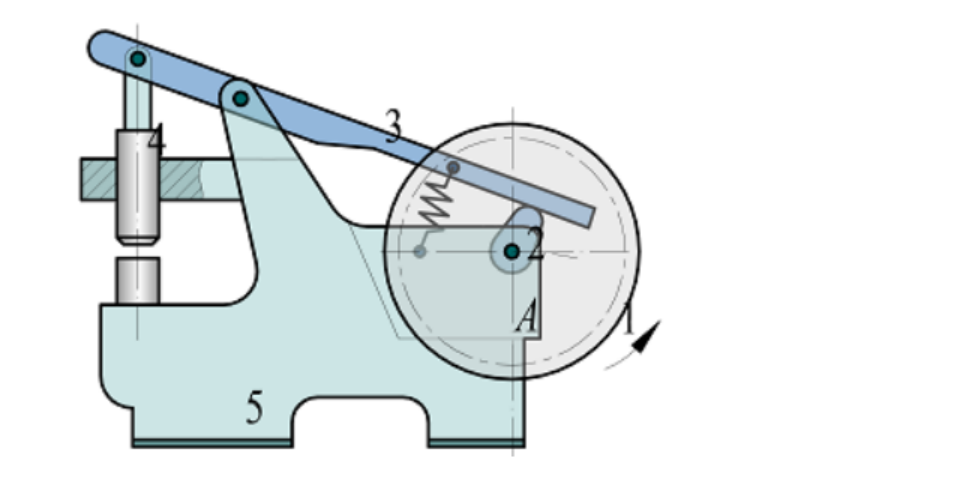

3、如图所示为简易冲床结构示意图。

要求:

(1)试画出简易冲床的运动简图;

(2)通过自由度计算判断该机构是否有确定相对运动;

(3)如果不满足有确定相对运动的条件,请提出修改意见并画出运动简图。

2024年春江苏开放大学机械设计基础第二次形考作业答案

学生答案:

2024年春江苏开放大学机械设计基础第二次形考作业答案

禁止转载未经授权,禁止转载,发布者:形考达人黄金VIP,出处:https://www.xingkaowang.com/17796.html

本站不对内容的完整性、权威性及其观点立场正确性做任何保证或承诺!内容仅供研究参考,付费前请自行鉴别。

免费答案:形考作业所有题目均出自课程讲义中,可自行学习寻找题目答案,预祝大家上岸成功
