2025年春江苏开放大学机械设计第1次作业答案

2025年3月13日上午8:49 • 机械设计

注意：因为学习平台题目是随机，选择题选项也是随机，一定注意答案对应的选项，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目，还是不懂的话可以看这个：快速答题技巧

一、2025年春江苏开放大学机械设计第1次作业判断题答案

1、变应力下，无论是塑性材料还是脆性材料，主要损坏形式都是疲劳断裂。

A、正确

B、错误

学生答案：A

2、满足动平衡的转子不一定是静平衡的。

A、正确

B、错误

学生答案：B

3、曲柄的极位夹角θ越小，机构的急回特性就越显著。

A、正确

B、错误

学生答案：B

4、移动凸轮可以看作是回转中心趋向无穷远时的盘形凸轮。

A、正确

B、错误

学生答案：A

5、强度是指零部件在载荷作用下抵抗断裂、塑性变形及表面失效的能力。

A、正确

B、错误

学生答案：A

6、当曲柄摇杆机构把往复摆动运动转变成旋转运动时，曲柄与连杆共线的位置，就是曲柄的“死点”位置。

A、正确

B、错误

学生答案：A

7、刚性转子的动平衡是使惯性合力为零，同时惯性合力偶矩也为零。

A、正确

B、错误

学生答案：A

8、对于圆柱销的外槽轮机构，在一个动作循环中，槽轮的静止时间总是大于其运动时间。

A、正确

B、错误

学生答案：B

9、在计算机构的自由度时，应将局部自由度计算在内。

A、正确

B、错误

学生答案：B

10、由两构件间直接接触并能产生一定形式的相对运动的连接称为运动副。

A、正确

B、错误

学生答案：A

二、2025年春江苏开放大学机械设计第1次作业单选题答案

1、平面机构的平衡问题主要是讨论机构惯性力和惯性力矩对（）的平衡。

A、连杆

B、曲柄

C、从动件

D、机座

学生答案：B

2、已知偏置曲柄滑块机构的曲柄长AB=20mm，则该机构滑块的行程H的大小为（）。

A、H=20 mm

B、H=30 mm

C、20mm<H<40mm

D、H=40 mm

学生答案：C

3、下列哪种机构是含有两个移动副的四连杆机构（）。

A、移动导杆机构

B、曲柄导杆机构

C、正弦机构

D、曲柄滑块机构

学生答案：C

4、平面机构的自由度与组成机构的（）有关。

A、运动副的性质

B、活动构件数目

C、运动副数目

D、以上三者

学生答案：D

5、为保证滚子从动杆凸轮机构中从动杆的运动规律不“失真”，滚子半径应（）。

A、大于凸轮理论轮廓曲线外凸部份的最小曲率半径

B、小于凸轮实际轮廓曲线外凸部份的最小曲率半径

C、大于凸轮实际轮廓曲线外凸部份的最小曲率半径

D、小于凸轮理论轮廓曲线外凸部份的最小曲率半径

学生答案：D

6、在下列平面四杆机构中，无论以哪一构件为主动件，都不存在死点位置的机构是（）。

A、曲柄摇杆机构

B、双曲柄机构

C、曲柄滑块机构

D、双摇杆机构

学生答案：B

7、对于宽径比B/D<0.2的不平衡刚性转子，要进行（）。

A、不用平衡

B、动平衡

C、静平衡和动平衡

D、静平衡

学生答案：D

8、在机械设计中，易于装配属于下列哪项机械设计应满足的基本要求。（）

A、工艺要求

B、经济要求

C、使用要求

D、外观要求

学生答案：A

9、与连杆机构相比，凸轮机构最大的缺点是（）。

A、点、线接触，易磨损

B、不能实现间歇运动

C、惯性力难以平衡

D、设计较为复杂

学生答案：A

10、刚性转子的动平衡是使（）。

A、惯性合力及惯性合力偶矩都为零

B、惯性合力为零

C、惯性合力偶矩为零

D、惯性合力及惯性合力偶矩都不为零

学生答案：A

三、2025年春江苏开放大学机械设计第1次作业简答题答案

题型：简答题主观题分值20分难度：困难得分：20

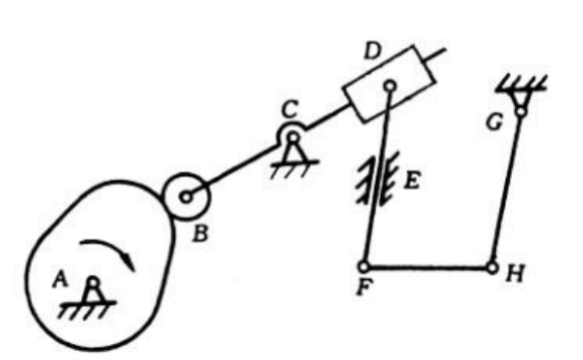

1、试分析如图所示机构在组成上是否合理？如不合理，请针对错误提出修改方案。

学生答案：

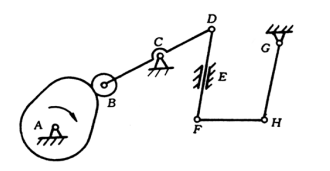

（1）在图示的机构中，B处为局部自由度，计算自由度时需要去除。（2）该机构活动构件数n=5，低副数PL=7，高副数PH=1。（3）计算该机构的自由度F=3n-2PL-PH=15-14-1=0。（4）由于F＜1，机构无法动作，故该机构不合理。（5）一般的解决办法是在机构中再添加一个能组成低副的构件。对于如图a所示的机构，在D处增加一个滑块，修改后的机构如图所示。（6）验证：该机构活动构件数n=6，低副数PL=8，高副数PH=1，从而计算出该机构的自由度F=3n-2PL-PH=18-16-1=1，机构的自由度数等于原动件数，机构具有确定地相对运动，故修改后的机构合理。
