2025年春江苏开放大学环境工程制图与CAD第二次形考作业答案

注意:因为学习平台题目是随机,选择题选项也是随机,一定注意答案对应的选项,同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目,还是不懂的话可以看这个:快速答题技巧

一、2025年春江苏开放大学环境工程制图与CAD第二次形考作业单选题答案

1、三视图形成过程中,当物体的一个面平行于投影面时,该面在投影面上的投影反映实形()。

A、错

B、对

学生答案:B

2、尺寸线为竖直方向时,尺寸数字的字头方向应()。

A、朝右

B、朝上

C、朝左

D、朝下

学生答案:C

3、在环境工程相关专业图纸中,如水处理工程建设项目,为能够清楚表达各水处理构筑物的高度布置关系所绘制的工程图样,一般称为()。

A、高程图

B、安装图

C、平面布置图

D、土建图

学生答案:A

4、在三视图中,能够反应立体长度和高度的是()。

A、左视图

B、主视图

C、俯视图

D、斜视图

学生答案:B

5、在三面投影体系中存在一条空间直线AB,该直线在V面投影上的投影为一个点,则直线AB为()。

A、铅垂线

B、正垂线

C、正平线

D、侧平面

学生答案:B

6、为了使图纸幅面规整,便于管理,国标中规定了五种基本幅面,以下不属于国标规定的五种基本幅面的是()。

A、A2

B、A5

C、A3

D、A4

学生答案:B

7、在组合体的几个视图中,有的视图能够较多地反映其形状特征,称为形状特征视图,有的视图能够比较清晰地反映各基本体的相互位置关系,称为位置特征视图()。

A、对

B、错

学生答案:A

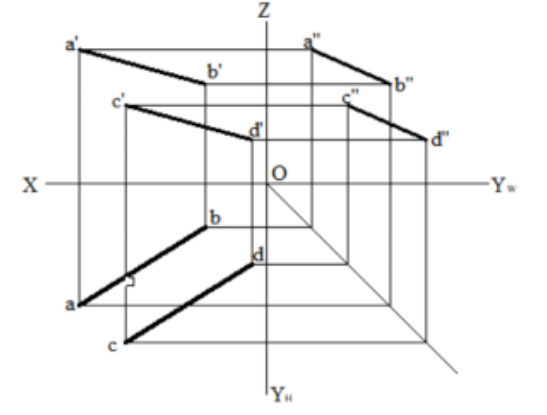

8、根据以下三面投影图,可判断两直线的空间位置关系为()。

2025年春江苏开放大学环境工程制图与CAD第二次形考作业答案

A、相交

B、重合

C、平行

D、交叉

学生答案:C

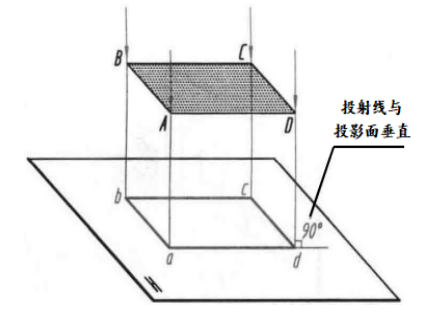

9、下图采用的是()投影法。

2025年春江苏开放大学环境工程制图与CAD第二次形考作业答案

A、平行

B、中心

C、正

D、斜

学生答案:C

10、在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中3:1为()比例。

A、缩小

B、原值

C、任意

D、放大

学生答案:D

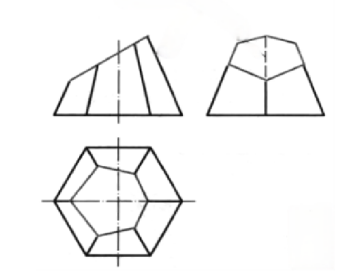

11、以下立体被平面截切,所产生截交线的形状是()。

2025年春江苏开放大学环境工程制图与CAD第二次形考作业答案

A、四边形

B、三角形

C、五边形

D、梯形

学生答案:C

12、尺寸数字应尽量注在视图之外,避免与图线、符号等相交()。

A、错

B、对

学生答案:B

13、如下管件图形符号表示的意义是()。

2025年春江苏开放大学环境工程制图与CAD第二次形考作业答案

A、活接头

B、三通管

C、四通管

D、弯头

学生答案:B

14、在环境工程制图中,用于表示污水处理设备的可见轮廓线应采用()。

A、粗实线

B、点划线

C、细实线

D、虚线

学生答案:A

15、()被称为技术交流的共同语言。

A、图样

B、制图标准

C、投影法

D、比例

学生答案:A

16、在工程制图中,图样中的尺寸以()为单位时,不需要标注计量单位的符号或名称。

A、dm

B、m

C、mm

D、cm

学生答案:C

17、两直线的相对位置只有平行、垂直。()

A、对

B、错

学生答案:B

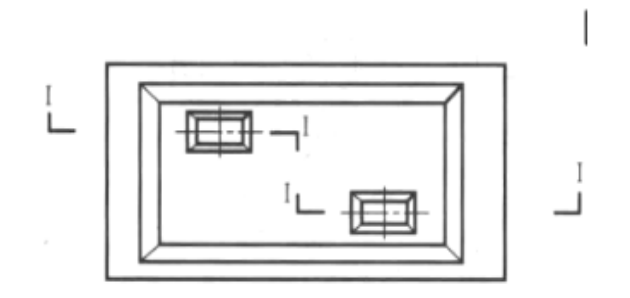

18、如图所示,立体采用的剖切方法是()。

2025年春江苏开放大学环境工程制图与CAD第二次形考作业答案

A、阶梯剖

B、全剖

C、半剖

D、旋转剖
