选取工程或身边的结构或构件，建立力学计算简图，并进行受力分析。
作业要求及步骤：
第1步：选取工程或生活中的结构或构件，将选取对象拍照；绘制简化后的力学计算简图；
第2步：查询相关规范来确定作用在其上的荷载，并绘制受力图；
第3步：计算约束反力；分析其变形，计算内力并进行相关承载力的计算。
（可参照课程中“复习与总结”单元作业范例）
示例一：
【实训作业】梁式楼梯平台梁计算
1.选取对象：梁式楼梯平台梁
2.相关数据：
混凝土强度等级 C25
平台梁截面尺寸：b*h=200mm*400mm
梁式集中力 11.36KN
平台梁荷载 8.488KN
平台梁自重 1.2KN
平台梁抹灰标准荷载 1.2KN
3.取计算简图:
平台梁两端放置在梯柱上，故计算简图为简支梁如图所示：
4.荷载的计算：
斜梁传来的集中力：G+Q=11.36*3.3/2=18.744KN
平台梁传来荷载：8.488*(2.02/2+0.2)=10.270
平台梁的自重：1.2*0.2*（0.4-0.08)*25=19.4KN/m
平台梁抹灰：1.2*0.02*17*(0.4-0.08)*2=0.26N/m
总计：g+q=9.15KN/m
5.内力计算
l0 =ln+a=4.26+0.24=4.5>1.05 ln =1.05*4.26=4.473m
取 l0 =4.5m,
在 G+Q 作用下：
M1=（G+Q)*(1.93+0.195*2)=43.49KN.m
M2=1/8(g+q) l0 2=1/8*12.47*4.52=31.56KN.mM=M1+M2=43.49+31.56=75.05KN.m
示例二：

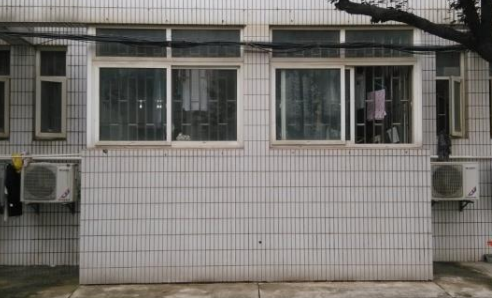

一． 选取对象：宿舍楼的阳台。
二． 相关的数据：
1. 阳台长 4500mm，宽 1200mm，高 1200mm，墙厚 180mm。
2. 底板水泥强度 32.5，规格 4500mm*1200mm*200mm.，
2349kg/m3.
3. 90 块砖/m2，5 斤/块。
4. 窗户的重量：30 斤。

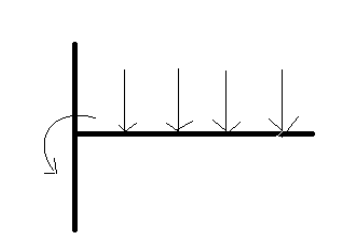

三． 取计算简图：
四． 荷载计算;
底 板 的荷载： 4500*1200*200=1080000000mm3 ， 等 于
1.08*2349=2349kg=23490N
砖墙的荷载:（4500+2400）*1200=8280000mm2 ,
8.28*90*5=1863kg=18630N
窗户的荷载：150N
梁的自重荷载：12684.6N
总共的恒定荷载：42270N
五． 内力计算：
最大弯矩:M=ql2 /2=25.362KN.m
最大剪力:V=QL2/2=30434KN
示例三：

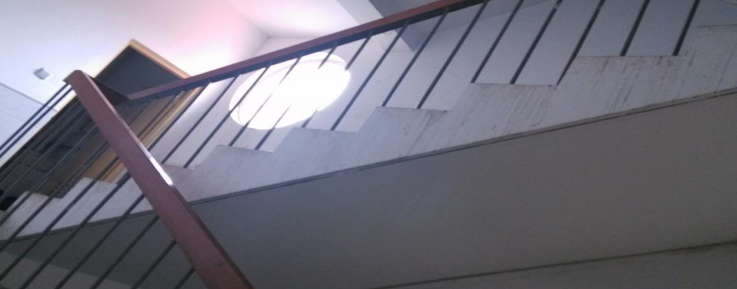

双跑楼梯斜板计算
1.基本资料：
混凝土强度等级 C25
楼梯踏步高度 200mm；宽度 400mm；平台梁截面 1500*3300mm
斜板的水平投影 L=4000mm 倾斜角 A=30
斜板长 L(1)=4620mm
斜板厚度 t=(1/25~1/30)L(1) 故 t=150mm
2.荷载计算：
栏杆自重 0.92KN
锯齿形斜板自重 25*(0.2/2+0.15/0.874)*4.6=31.05KN
30 厚水磨面层 25*0.03*(0.2+0.4)/0.4*4.6=5.152KN
板底抹灰 20 厚纸筋灰粉底 16*0.02/0.874*4.6=1.702KN
恒载合计 37.904KN
活载合计 9.2KN
3.荷载效应组合：
由可变荷载效应控制：
P(1)=1.2*31.05+1.4*9.2=50.14KN
永久荷载效应控制：
P(2)=1.35*31.05+1.4*0.7*9.2=50.9KN
故取永久荷载效应组合 P(2)= 50.9KN

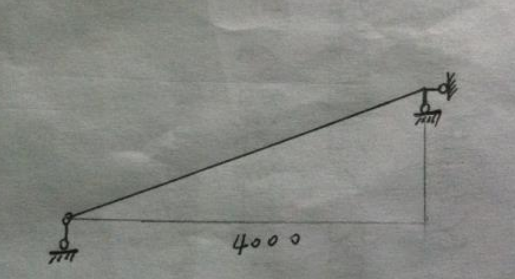

4.计算简图：
5.内力计算：
斜梁取水平投影计算 L=4000mm
斜板的内力计算只需要跨中最大弯矩即可，因其两端与梁整浇，对板有约束作用，所以
跨中最大弯矩取
M=50.9*4*4/10=81.4KN.m
