实验3：共射放大电路交流性能指标的仿真测量
实验要求：按测试程序要求完成本次实验所有实验内容，并撰写提交实验报告（电子版），附上每一测试步骤所对应的仿真结果截图（将截图按顺序粘贴在测试报告后即可）。
学习目标：能运用仿真软件正确测量共射放大电路的交流性能指标，加深对放大器工作原理和性能的理解，以利于在实际电路中更好地运用放大器。
测试设备与软件：计算机1台，Multisim软件或其他同类软件1套。
1. 放大电路放大倍数的测量

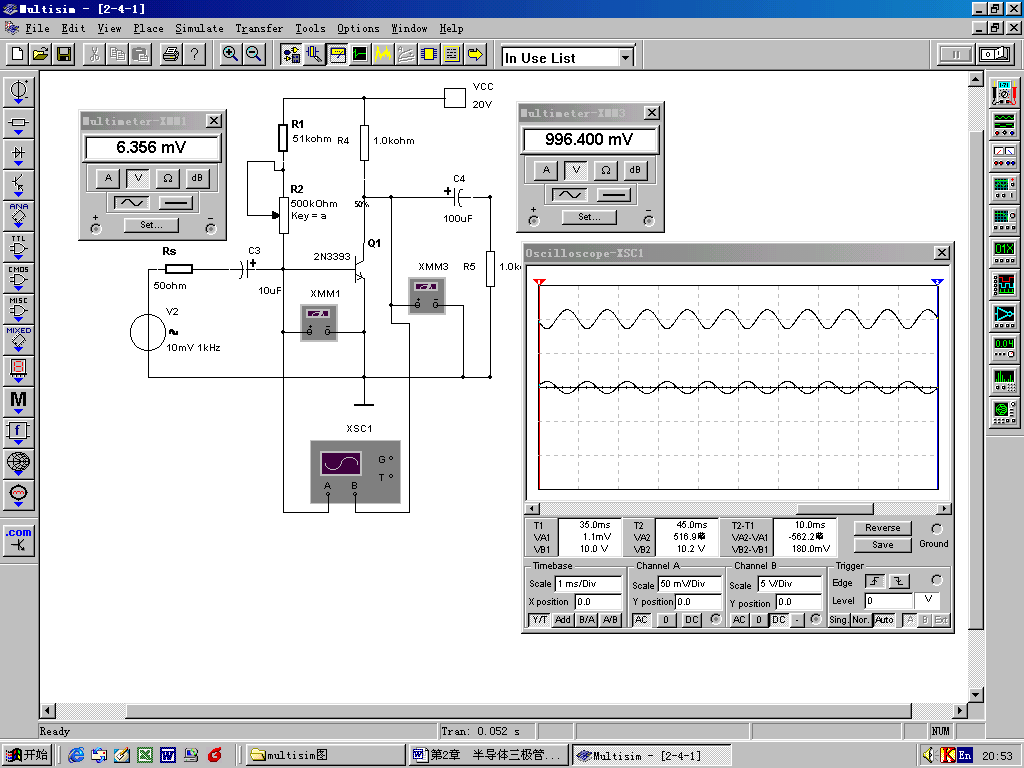

图1-53 放大电路放大倍数的仿真测量
① 按图1-53画好电路。
②先不接ui（图中V2，下同），接入VCC = +20V，调节RB（图中R2，下同），使UCE = 10V。
③ 保持步骤②，输入端接入f =1kHz、Um=10mV（峰值）的信号源，并串接50Ω电阻（模拟实际信号源内阻）。
④ 保持步骤③，用多用表交流电压档（显示有效值）分别测量输入（b、e端）电压Ui和输出电压Uo的大小，并记录：Ui = mV，Uo = mV，=
⑤ 求出Aus，并记录 。显然，Aus （大于/小于）Au。
2. 放大电路输入电阻的测量

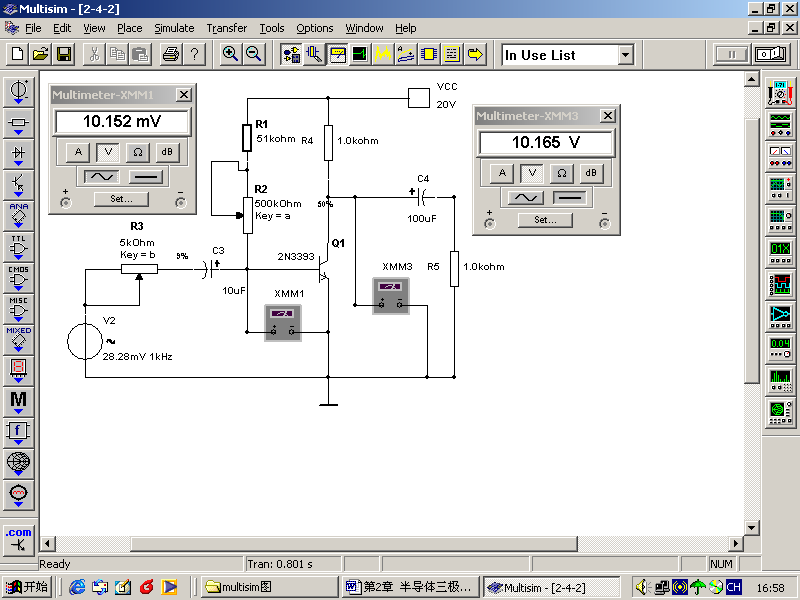

图1-54 放大电路输入电阻的仿真测量
① 按图1-54画好电路。先不接ui（图中V2，下同），接入VCC = +20V，调节RB（图中R2，下同），使UCE = 10V。
② 保持步骤①，接入ui（f =1kHz、Uim=20mV或有效值Ui=14mV）。
③ 保持步骤②，在输入端串接电位器R3，用多用表交流电压档（显示有效值）测量三极管输入端交流电压Ube。调节R3，使Ube =0.5Ui=7mV。
④ 保持步骤③，双击R3，读出R3阻值即为输入电阻Ri值，并记录Ri = 。
3. 放大电路输出电阻的测量
① 按图1-55画好电路。
② 不接ui ，接入VCC = +20V，调节RB（图中R2，下同），使UCE = 10V。

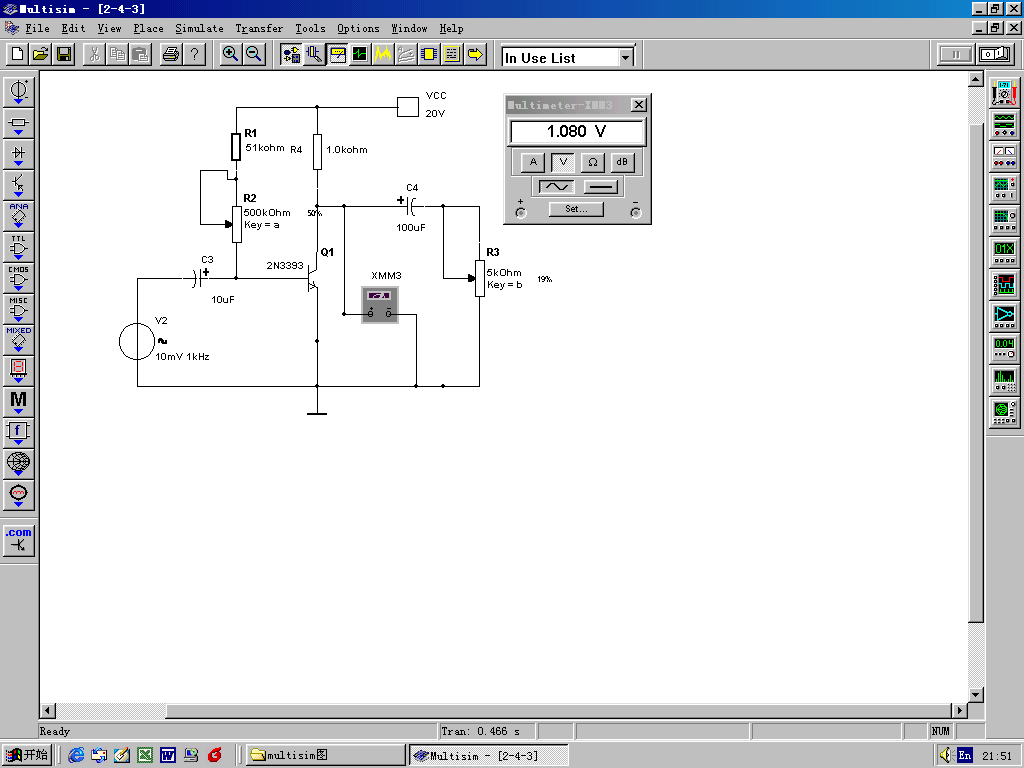

图1-55 放大电路输出电阻的仿真测量
③ 保持步骤②，接入ui（Uim =10mV）（图中V2，下同），不接电位器R3，用多用表交流电压档（显示有效值）测量放大电路的开路输出电压Uo′，并记录Uo′= 。
④ 保持步骤③，在输出端接入电位器R3。用多用表交流电压档（显示有效值）测量放大电路输出端交流电压Uo。调节R3，使Uo =0.5 Uo′。
⑤ 保持步骤④，双击R3，读出R3阻值即为输出电阻Ro值，并记录Ro = 。
结果表明，Ro值与RC值 （基本接近/相差很大）。
