江苏开放大学虚拟仪器技术形考作业四最新高分参考答案

注意:因为学习平台题目是随机,选择题选项也是随机,一定注意答案对应的选项,同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目,还是不懂的话可以看这个:快速答题技巧

江苏开放大学虚拟仪器技术形考作业四选择题

1、()是事后记录控件,以一次刷新方式进行数据显示,数据输入基本形式是数组或簇,事后记录控件最适合用在事后数据分析。

A、波形图表

B、波形图

C、XY图

正确答案:B

2、()是实时显示控件,它是把新的数据放在已有数据后面,最适合于实时测量中的参数监控。

A、强度图

B、波形图表

C、波形图

正确答案:B

3、()是用一个二维密度图表表达一个三维数据结构。

A、XY图控件

B、波形图表控件

C、强度图控件

正确答案:C

江苏开放大学虚拟仪器技术形考作业四填空题

1、对于扫描Y值随X值变化的曲线,可以采用

正确答案:XY图控件

2、波形图具有 ,利用它可以准确地读出曲线上任何一点数据,可以很方便分析某一时刻的坐标值。

正确答案:光标功能

江苏开放大学虚拟仪器技术形考作业四简答题

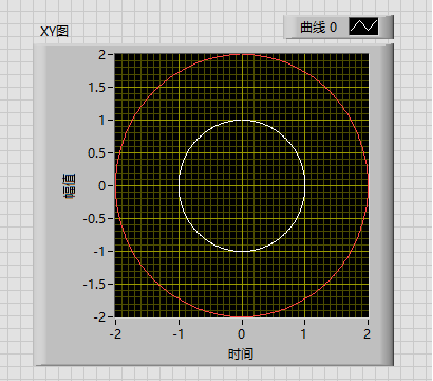

1、应用XY图控件描绘同心圆创建一个VI,在前面板放置一个XY图波形显示器,它位于图形显示子模板中,使曲线图注显示两条曲线标示。给出前面板设计图和流程图设计图。

参考答案:

江苏开放大学虚拟仪器技术形考作业四最新高分参考答案

2、简述波形图控件的含义?

参考答案:所谓曲线就是一组X与Y对应数值的图形化显示。通常曲线图中的Y值代表了数据值,而X值则代表了时间。这个控件是一个专门用来显示一个或多个数据曲线的数值类型的指示器控件。

3、简述波形图表的含义?

参考答案:波形图表作为显示控件使用,主要由波形显示区,横纵坐标以及图例构成。波形图表可以保存旧数据,所保存数据的长度可以自行指定。新传给波形图表的数据被接续在旧数据之后,这样就可以在保存一部分旧数据显示的同时显示新数据。也可以把波形图表在这种工作方式想象为先进先出的队列,新数据到来之后,会把同样长度的旧数据从队列中挤出去,这个长度默认为1024,用户也可以用鼠标右键单击图表,从弹出的快捷菜单中选择“图标历史长度”设置大小。
