江苏开放大学工程制图基础第一次形考作业高分参考答案

注意:因为学习平台题目是随机,选择题选项也是随机,一定注意答案对应的选项,同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目,还是不懂的话可以看这个:快速答题技巧

江苏开放大学工程制图基础第一次形考作业选择题答案

1、制图中平行排列的尺寸线的间距,宜为( )。

A、2~3mm

B、1~2mm

C、3~5mm

D、7~10mm

正确答案:D   学生答案:D

2、幅面代号为A1的图纸长、短边尺寸分别是( )

A、297mm、210mm

B、1189mm、841mm

C、841mm、594mm

D、420mm、297mm

正确答案:C   学生答案:C

3、如果直线经过平面上的两个点,则直线与平面的关系是( )。

A、直线与平面成斜交

B、直线必定在平面外

C、直线垂直于平面

D、直线必定在平面内

正确答案:D   学生答案:D

4、直角的一边平行于某一投影面,则该直角在该投影面上的投影是( )。

A、直角

B、不能确定

C、钝角

D、锐角

正确答案:A   学生答案:A

5、在投影中心与投影面距离不变的情况下,形体距投影中心愈近,则影子( )。

A、愈小

B、无法确定

C、愈大

D、不变

正确答案:C   学生答案:C

6、一般情况下,一个图样应选择的比例为( )。

A、2种

B、1种

C、3种

D、4种

正确答案:B   学生答案:B

7、正三棱柱放置位置为上下三角形底面为水平面,则其W面投影形状为( )。

A、矩形

B、不能确定

C、三角形

D、直线

正确答案:A   学生答案:A

8、投影法中规定,空间点在W面的投影选用字母是应( )。

A、小写字母

B、右上角加一撇的小写字母

C、大写字母

D、右上角加两撇的小写字母

正确答案:D   学生答案:D

9、图纸上限定绘图区域的线框是指( )。

A、图幅

B、图框

C、标题栏

D、会签栏

正确答案:B   学生答案:B

10、在下图中,与投影面V平行的直线(即正平线)是( )。

江苏开放大学工程制图基础第一次形考作业高分参考答案

A、AD

B、AB

C、BC

D、AC

正确答案:B   学生答案:B

江苏开放大学工程制图基础第一次形考作业填空题答案

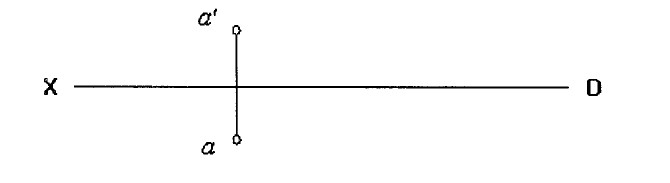

1、已知各点的立体投影,完成下面的填空。

江苏开放大学工程制图基础第一次形考作业高分参考答案

点A、B是对 面的重影点,点A在点B的正 方。

点B、D是对 面的重影点,点B在点D的正 方。

点C、D是对 面的重影点,点C在点D的正 方。

正确答案:H;上;W;左;V;前

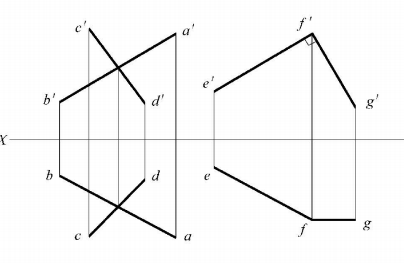

2、判断下列各直线的相对位置关系。

江苏开放大学工程制图基础第一次形考作业高分参考答案

AB与CD ;AB与EF ;CD与EF ;EF与FG 。

正确答案:相交;平行;交叉或异面;垂直相交

3、尺寸单位除标高及总平面是以()为单位外,其他必须以()为单位。角度的尺寸线应以()表示。

正确答案:米;毫米;圆弧

4、尺寸应尽量布置在()的轮廓之外,并位于两个投影之间。同方向的尺寸可以组合起来,排成几道,()尺寸在内,()尺寸在外,相互间平行、等距,距离约为()mm。

正确答案:投影图;小 ;大;7-10

江苏开放大学工程制图基础第一次形考作业简答题答案

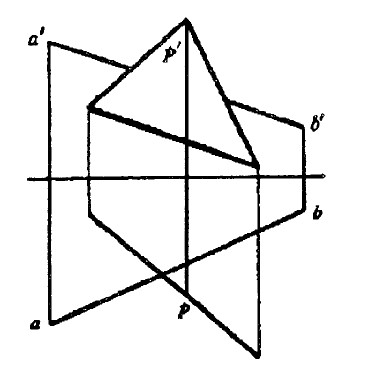

1、求直线AB与P面的交点,并判别直线AB的可见性。

江苏开放大学工程制图基础第一次形考作业高分参考答案

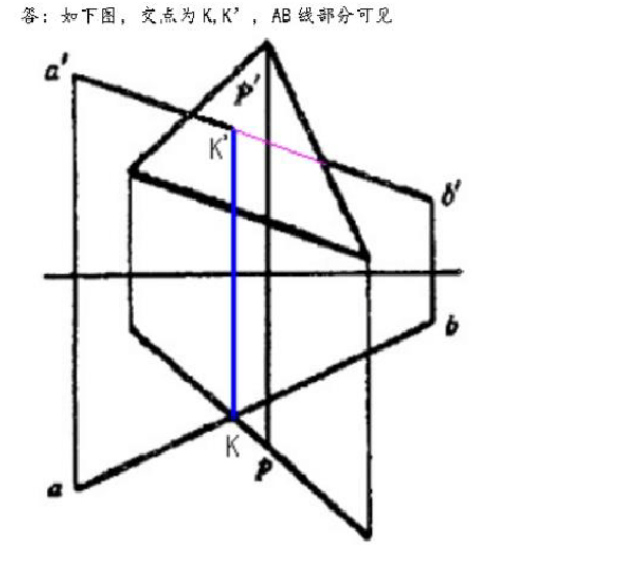

参考答案:

江苏开放大学工程制图基础第一次形考作业高分参考答案

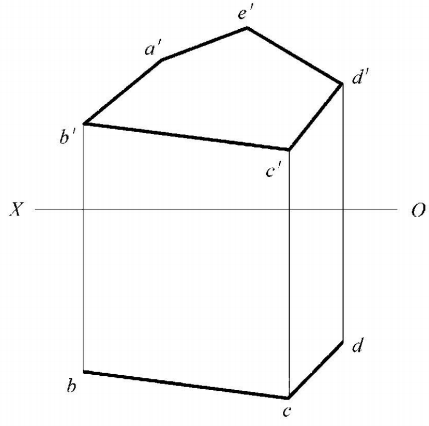

2、完成平面图形ABCDE的水平投影。

江苏开放大学工程制图基础第一次形考作业高分参考答案

学生答案:

江苏开放大学工程制图基础第一次形考作业高分参考答案

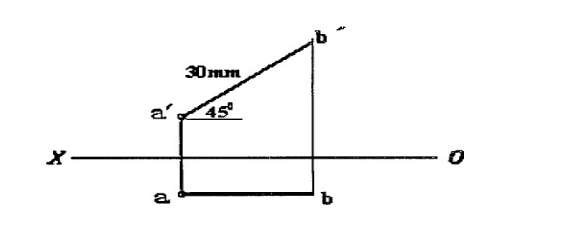

3、过A点作长度为30mm,α=450的正平线AB,已知B点在A点的右上方。(请在白纸上手工绘制后,拍照,在作业文档中插入图片后提交)

江苏开放大学工程制图基础第一次形考作业高分参考答案

学生答案:

江苏开放大学工程制图基础第一次形考作业高分参考答案

本页面题目解析仅供参考。发布者:形考达人黄金VIP,转转请注明出处:https://www.xingkaowang.com/11064.html

本站所有内容均由用户收集互联网平台,本站不对内容的完整性、权威性及其观点立场正确性做任何保证或承诺!内容仅供研究参考,付费前请自行鉴别。

免费答案:形考作业所有题目均出自课程讲义中,可自行学习寻找题目答案,预祝大家上岸成功
