江苏开放大学建筑力学综合大作业高分参考答案

注意:因为学习平台题目是随机,选择题选项也是随机,一定注意答案对应的选项,同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目,还是不懂的话可以看这个:快速答题技巧

一、江苏开放大学建筑力学综合大作业选择题答案

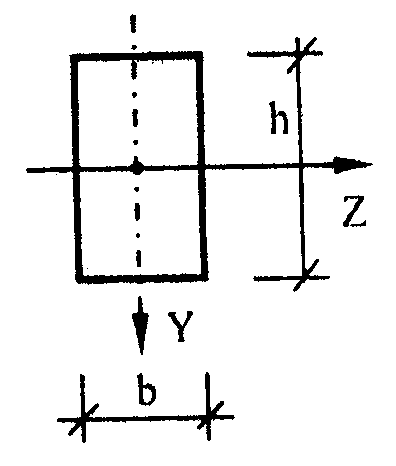

1、图1示杆件的矩形截面,其抗弯截面模量为()。

016

江苏开放大学建筑力学综合大作业高分参考答案

正确答案:D 学生答案:D

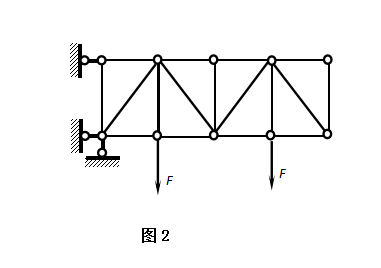

2、图2示桁架中()有根零杆。

A、5

B、6

C、7

D、8

江苏开放大学建筑力学综合大作业高分参考答案

正确答案:C 学生答案:C

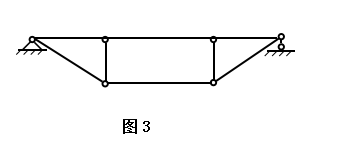

3.图3示体系有()个多余约束。

江苏开放大学建筑力学综合大作业高分参考答案

A、0

B、1

C、2

D、3

正确答案:B 学生答案:B

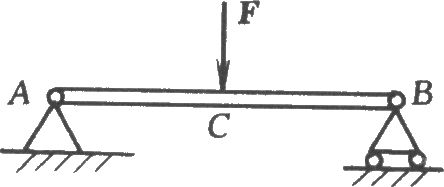

4、简支梁受力如图4示,则下述正确的是( )。

HWOCRTEMP_ROC20

A、FQC(左)=FQC(右),MC(左)=MC(右)

B、FQC(左)=FQC(右)-F,MC(左)=MC(右)

C、FQC(左)=FQC(右)+F,MC(左)=MC(右)

D、FQC(左)=FQC(右)-F,MC(左)≠MC(右)

正确答案:C 学生答案:C

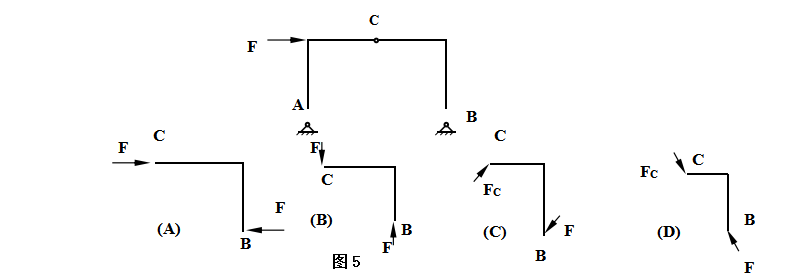

5、下图中刚架中CB段正确的受力图应为( D )。

A、图A

B、图B

C、图C

D、图D

江苏开放大学建筑力学综合大作业高分参考答案

正确答案:D 学生答案:D

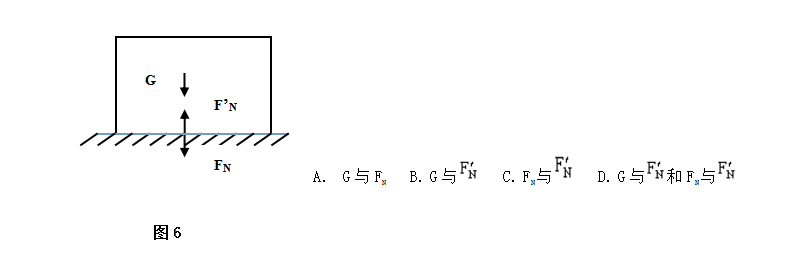

6. 如图6所示,一重物放在光滑支承面上,其重量为G,对水平支承面的压力为FN,水平支承面对物块的约束反力为 江苏开放大学建筑力学综合大作业高分参考答案 ,则在重物上构成平衡力的两个力应为()。

江苏开放大学建筑力学综合大作业高分参考答案

正确答案:B 学生答案:B

7、工程设计中,规定来容许应力作为设计依据,其值为极限应力,除以安全系数N,其中N为(D)

A、>=1

B、<=1

C、<1

D、>1

正确答案:D 学生答案:D

8、左端固定的等直圆杆AB在外力偶作用下发生扭转变形(如图所示),根据已知各处的外力偶矩大小,可知固定端截面A上的扭矩T应为(  C    )KN.m。

3DG$PSC}MPRZGDYNEYU@6KM

A、0

B、7.5

C、2.5

D、-2.5

正确答案:C 学生答案:C

二、江苏开放大学建筑力学综合大作业计算题答案

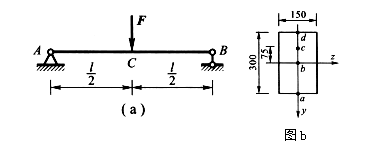

1、矩形截面简支梁(图a)的跨长l=2m,荷载F=40kN,试求跨中横截面C上四点a、b、c、d处(图b)的正应力。

江苏开放大学建筑力学综合大作业高分参考答案

学生答案:(1)求支座反力。由梁的平衡方程,求得支座反力为:FA=Fg=10KN

(2)求横截面1-1上的剪力和弯矩.假想地沿横截面1-1把梁截成两段,取左段内研究对象,列出平衡方程: ∑F,=O,Fa-Fs1=0

Fs1=Fa=10kN,∑Mc =0,M1-FA×1m=0

得:M1=FA×1m=10kN·m

由计算结果知,Fsl,由正剪力,M1为正弯矩。

⑶)求横截面2-2上的剪力和弯矩。假想地沿横截面2-2把梁截成两段,取左段为研究对象,列出平衡方程:

∑Fy=D,FA-F1-Fs2=0

得:Fs2=FA-F1=0

∑Mo=0,Ma-FA×4m+F1×2m=0

得:M2=FA×4m-F1×2m=20kN·m由计算结果知,M2为正弯矩

(4)求横截面了3-3上的劳力和弯矩。假想地沿横截面了3-3把望截成两端,取右段为研究对象,列出平衡方程: EFy=0,FB+Fs3=0,行Fs3=一FB=-10kN

∑ME=0, FB ×2m-M3=0

得:M3=FB×2m=20kN·m

由计算结果知,Fs3为负剪力,M3为正弯矩

三、江苏开放大学建筑力学综合大作业简答题答案

1、剪力图和弯矩图的图形规律?

学生答案:剪力图和弯矩图是结构力学中常见的图形,它们用于描述杆件或梁在受力作用下的变形情况。下面是它们的图形规律:

1.剪力图的规律:

(1)剪力图是一条连续的曲线,代表杆件或梁的剪力随跨度位置的变化情况。

(2)剪力图的起点和终点对应着跨度的两个支点,而剪力图的极值点对应着杆件或梁的荷载点和反力点。

(3)剪力图的曲线在荷载点和反力点之间呈现线性变化,而在荷载点或反力点处则呈现突变。

2.弯矩图的规律:

(1)弯矩图是一条连续的曲线,代表杆件或梁的弯矩随跨度位置的变化情况。

(2)弯矩图的起点和终点对应着跨度的两个支点,而弯矩图的极值点对应着杆件或梁的荷载点和反力点。

(3)弯矩图的曲线在跨度内呈现二次函数的形态,且在荷载点和反力点处呈现线变化,而在荷载点或反力点处则呈现突变。

剪力图和弯矩图的图形规律是基于杆件或梁的受力分析得出的,可以通过它们来判断结构是否安全,以及确定结构的尺寸和材料等参数。
