一、2024年春江苏开放大学机电设备伺服与变频应用大作业简答题答案

题型:简答题主观题分值50分难度:困难得分:35

1、利用MM440变频器控制实现电动机7段速频率运转,需要4个数字输入端口。其中,MM440变频器的数字输入端口8设为电动机运行、停止控制端口,数字输入端口5、6、7设为7段固定频率控制端口,由带锁按钮SB1、SB2和SB3按不同通断状态组合,实现7段固定频率控制。7段速度设置如下:

第1段:输出频率为10Hz;

第2段:输出频率为20Hz;

第3段:输出频率为30Hz;

第4段:输出频率为40Hz;

第5段:输出频率为-10Hz;

第6段:输出频率为-30Hz;

第7段:输出频率为-40Hz。

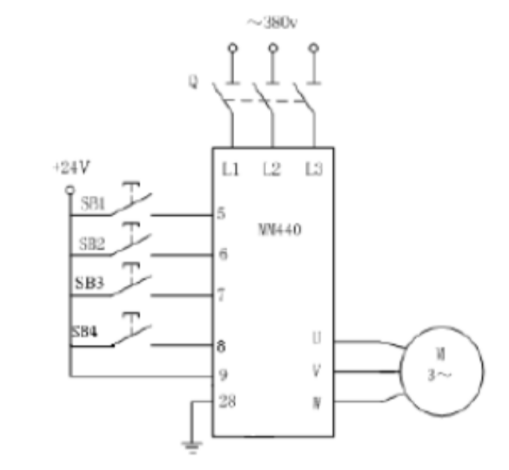

请按要求画出变频器与电动机的接线图及电动机等参数设置。(注:图片用附件形式,点击上面插入图片符号进行插入)(50分)

学生答案:(图表可手写)

2024年春江苏开放大学机电设备伺服与变频应用大作业答案

按如下步骤操作:

(1)恢复变频器工厂默认值。

参数号出厂值设置值说明
P0010030工厂的设定值
P097001参数复位

设定完参数后,按下P      键,开始复位,复位过程大约需要3 min,结果可使变频器的参数恢复到工厂默认值。

(2)设置电动机参数。

参数号出厂值设置值说明
P000311设用户访问级为标准级
P001001快速调试
P010000工作地区:功率以KW表示,频率为50Hz
P0304230380电动机额定电压(V)
P03053.250.95电动机额定电流(A)
P03070.750.37电动机额定功率(KW)
P030800.8电动机额定功率(COS¢)
P03105050电动机额定频率(Hz)
P0311102800电动机额定转速(r/min)

电动机参数设置完成后,设P0010= 0     ,变频器当前处于准备状态,可正常运行。(3)设置数字输入控制端口参数。
