一、2024年秋江苏开放大学通信技术与系统第一次形考作业单选题答案
1、函数信号发生器可以调整输出信号的种类和频率，如图显示的是，此时输出信号为正弦波信号，输出信号的幅度为5mv/p。（）
A、正确
B、错误
正确答案：A

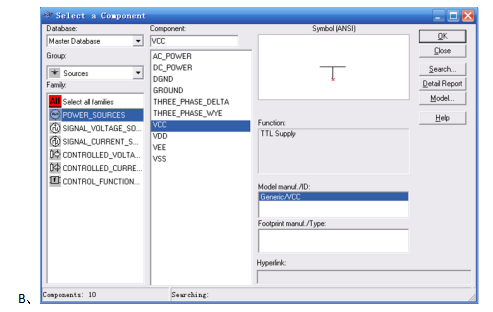

2、用multisim软件搭建电路时，直流电源的选取如（）图所示。
正确答案：B
3、Multisim软件不是一种EDA软件
A、观点正确
B、观点错误
正确答案：B

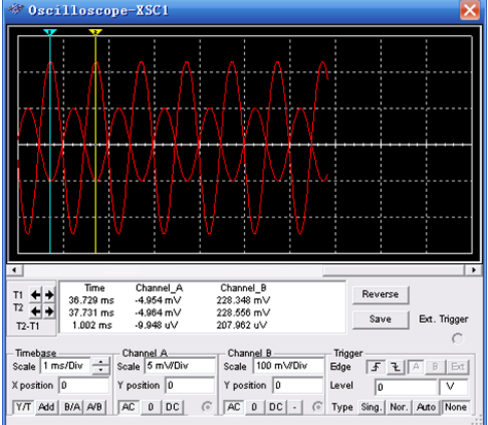

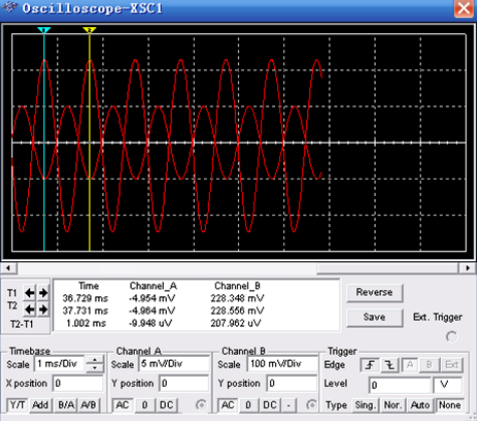

4、用multisim软件中的双路示波器测试出波形如图所示，该波形显示B通道波形的幅度是（）
A、5mv
B、228mv
C、10μv
D、208μv
正确答案：B
5、双击示波器，调整示波器“Timebase”的数值，可以让显示的曲线横向展宽或是横向压缩。（）
A、正确
B、错误
正确答案：A

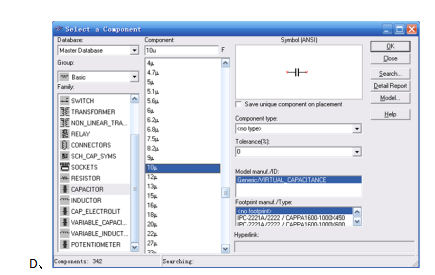

6、用multisim软件搭建电路时，电容的选取如（）图所示。
正确答案：D
7、multisim最初是由加拿大Interactive Image Technologic公司推出的一种EWB“虚拟电子工作台”软件。
A、观点正确
B、观点错误
正确答案：A
8、函数信号发生器可以调整输出信号的种类和频率，如图显示的是，此时输出信号为方波信号，输出信号频率为1KHz。（）
A、正确
B、错误
正确答案：B

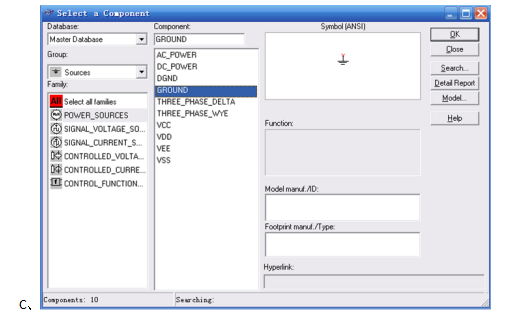

9、用multisim软件搭建电路时，地线的选取如（）图所示。
正确答案：C
10、Multisim软件中，虚拟仪器频率计的图标如图所示（）。
A、正确
B、错误
正确答案：A

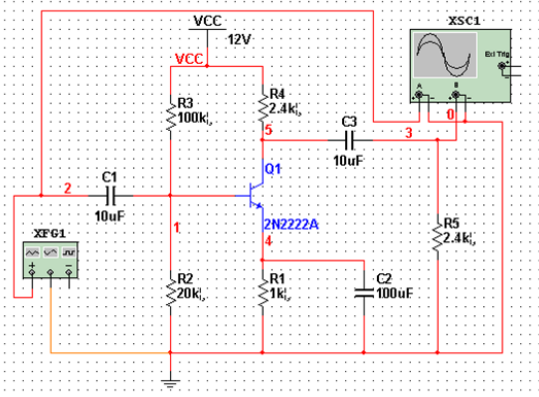

11、在如图所示的放大器电路中，示波器可以帮助我们观察负载端输出电压信号的情况同时还可以监测输入信号的情况，但两路信号不能同时被检测。
A、正确
B、错误
正确答案：B
12、Multisim14是（）公司推出的以Windows为基础的仿真工具。
A、深圳市安德鲁仪器有限公司
B、美国国家仪器有限公司
C、安捷伦科技有限公司
D、加拿大图像交互技术公司
正确答案：B
二、2024年秋江苏开放大学通信技术与系统第一次形考作业填空题答案

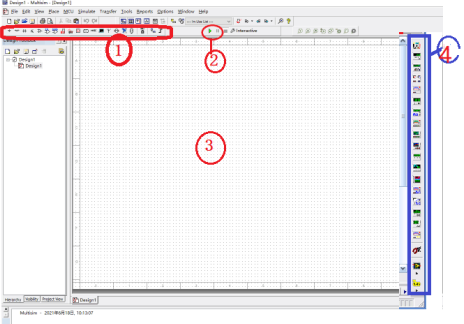

1、下图中标识的区域功能分别是：①（）；②（）；③（）④（）。
正确答案：元器件库栏；仿真开关栏；电路图编辑区；仪器库栏
2、下图中标识的区域功能分别是：①（）；②（）；③（）。
正确答案：打开新建保存文件；编辑操作；显示查看
三、2024年秋江苏开放大学通信技术与系统第一次形考作业简答题答案
题型：简答题主观题分值50分难度：困难得分：50

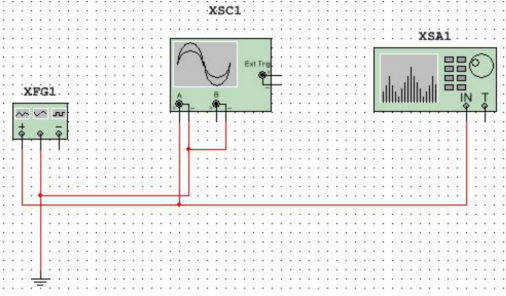

1、按照图示，搭建仿真电路。让函数信号发生器分别输出正选信号、方波信号和矩形信号，用频率计测量输出信号的频率，用示波器观察波形。最后总结仿真结果并截图。
（1）让函数信号发生器输出正弦波信号：u1，其振幅U1m=10V、频率f1=2kHz。用频率计测得的频率值；用示波器观察到的波形图截图如下。
（2）让函数信号发生器输出方波信号：（U2m=10V、频率f2=2kHz，占空比（Duty Cycle）=50%），用示波器观察到的波形图截图如下。
（3）在单击窗口中的Simulate→Analyses→Fourier Analysis后弹出Fourier Analysis对话框，设置节点1为输出节点（Output），并设置合适的分析参数，最后单击该对话框下面的“Simulate”可得傅里叶频谱分析结果。根据仿真结果，画出方波信号（U2m=10V、频率f2=2kHz，占空比（Duty Cycle）=50%）的频谱图如下。
（4）让函数信号发生器输出矩形波信号：（U3m=10V、频率f3=2kHz，占空比（Duty Cycle）=25%），用示波器观察到的波形图截图如下。
（5）在单击窗口中的Simulate→Analyses→Fourier Analysis后弹出Fourier Analysis对话框，设置节点1为输出节点（Output），并设置合适的分析参数，最后单击该对话框下面的“Simulate”可得傅里叶频谱分析结果。根据仿真结果，画出矩形波信号（U3m=10V、频率f2=2kHz，占空比（Duty Cycle）=25%）的频谱图。
正确答案：
