2024年秋江苏开放大学电子技术第一次作业答案

注意：因为学习平台题目是随机，选择题选项也是随机，一定注意答案对应的选项，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目，还是不懂的话可以看这个：快速答题技巧

一、2024年秋江苏开放大学电子技术第一次作业单选题答案

1、测得NPN型晶体管上各电极对地电位分别为VE＝2.3V，VB＝3V，VC＝5V，说明此三极管处在_____。

A、放大区

B、反向击穿区

C、截止区

D、饱和区

正确答案：A

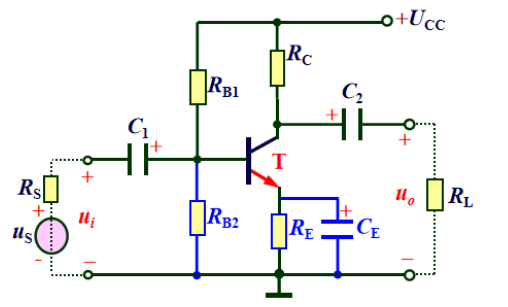

2、电路中RE的作用是_____。

A、交流负反馈

B、无反馈

C、交、直流负反馈

D、直流负反馈

正确答案：D

3、OTL互补对称功率放大电路的最大特点是_____。

A、可以克服交越失真

B、转换效率高

C、功率大

D、单电源供电

正确答案：D

4、若使晶体管具有电流放大能力，必须满足的外部条件是_____。

A、发射结反偏、集电结反偏

B、发射结正偏、集电结反偏

C、发射结反偏、集电结正偏

D、发射结正偏、集电结正偏

正确答案：B

5、如图所示电路中负反馈组态为_____负反馈。

A、电流串联

B、电压并联

C、电流并联

D、电压串联

正确答案：A

6、Q点的设置在交流负载线的中点的功率放大器电路属于_____工作状态。

A、甲类

B、乙类

C、以上都可能

D、甲乙类

正确答案：A

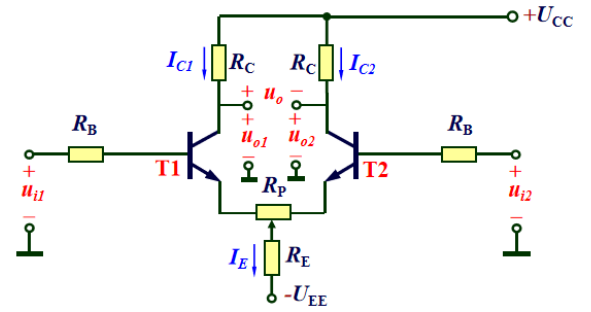

7、如图所示的典型差分放大电路中_____克服电路的不对称性。

A、RB

B、RE

C、RC

D、RP

正确答案：D

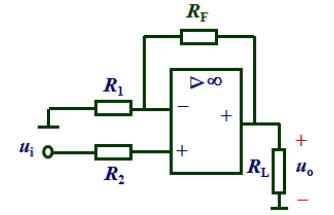

8、如图所示运放电路中，ui=0.1V，R1=1KΩ，R2=666Ω，RF=2KΩ，RL=3KΩ，输出uo=_____。

A、0.2V

B、-0.2V

C、-0.3V

D、0.3V

正确答案：D

9、阻容耦合两级放大电路中第1级输入电阻1KΩ、输出电阻2KΩ，第2级输入电阻1.5KΩ、输出电阻3KΩ，整体输出电阻为_____。

A、3KΩ

B、2KΩ

C、1.5KΩ

D、1KΩ

正确答案：A

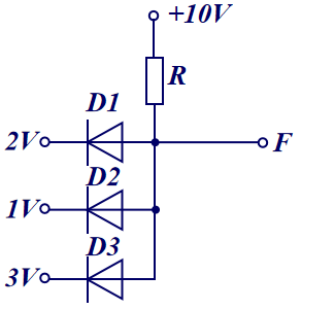

10、如图所示的电路，F点的电位是_____。

A、1V

B、2V

C、10V

D、3V

正确答案：A

二、2024年秋江苏开放大学电子技术第一次作业判断题答案

1、基本放大电路通常都存在零点漂移现象。

A、正确

B、错误

正确答案：A

2、理想集成运放的开环电压放大倍数无穷大。

A、正确

B、错误

正确答案：A

3、以NPN管为核心元件的放大电路，其UCC极性为正，射极电位最低。

A、正确

B、错误

正确答案：A

4、分压式偏置共发射极放大电路是一种能够稳定静态工作点的放大器。

A、正确

B、错误

正确答案：A

5、瞬时极性分析晶体管时，基极与发射极反相。

A、正确

B、错误

正确答案：B

6、微分运算电路中的电容器接在电路的反相输入端。

A、正确

B、错误

正确答案：A

7、“虚地”是指该点与“地”点相接后，具有“地”点的电位。

A、正确

B、错误

正确答案：B

8、晶体管工作在饱和区外部电压满足发射结正向偏置，集电结正向偏置。

A、正确

B、错误

正确答案：A

9、放大电路中引入负反馈，可以提高放大倍数。

A、正确

B、错误

正确答案：B

10、共集电极放大电路的输入信号与输出信号，相位差为180°的反相关系。

A、正确

B、错误

正确答案：B

三、2024年秋江苏开放大学电子技术第一次作业简答题答案

题型：简答题主观题分值10分难度：一般得分：10

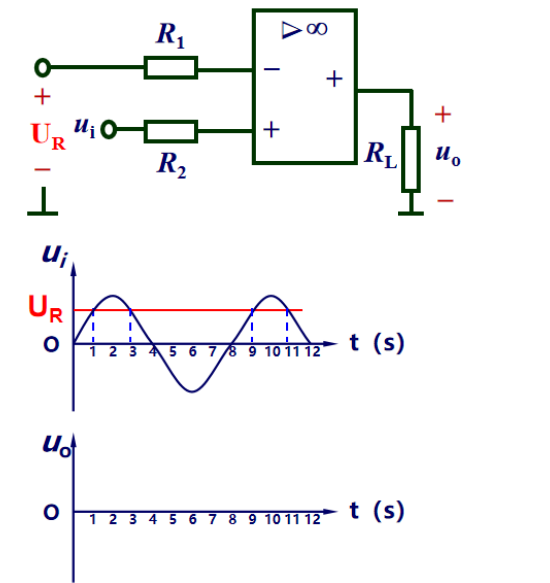

1、如图所示运放电路中，已知运放输出电压饱和值为±10V，交流信号ui与直流信号UR波形。分析该电路功能，并画出电路输出电压波形。

正确答案：（自行手绘，不可直接使用）
