一、2025年秋江苏开放大学建筑设备作业2单选题答案
1、在开始形考作业2（实践作业）答题前，需仔细阅读和学习课程网站目录中第六单元的《实践指导书》后再作答，请问您是否完成？
A、否
B、是
学生答案：B
1、详图就是扩大的局部平面图或安装图。
A、正确
B、错误
学生答案：A
2、为了防止火势蔓延和烟气扩散，建筑须划分防火分区和防烟分区。
A、正确
B、错误
学生答案：A
3、建筑给水排水系统图又称轴测投影图，主要表明管道的空间立体走向和管道之间的连接情况。
A、正确
B、错误
学生答案：A
4、建筑给水方式、排水体制、给水升压设备和污水局部处理构筑物等均可在建筑给水排水施工图上表示出来。
A、正确
B、错误
学生答案：A
5、建筑通风与空调施工图中的原理图又称流程图，必须按比例绘制。
A、正确
B、错误
学生答案：B
6、建筑给水排水施工图的设计说明阐述的内容有特定的要求，且应视工程的具体情况，保证交代清楚设计意图为原则。
A、正确
B、错误
学生答案：B
7、设计说明阐述的内容没有特定的要求，应视工程的具体情况，以能交代清楚设计意图为原则。
A、正确
B、错误
学生答案：A
8、为加快施工进度，提高施工效率，应编制设备及主材明细表，列出施工过程中用到的所有材料和设备，供建设单位或施工单位作为材料采购和设备订货的参考。
A、正确
B、错误
学生答案：B
9、通常供水管、回水管与散热器之间的连接形式、详细尺寸和安装要求都要用标准图反映。
A、正确
B、错误
学生答案：A
二、2025年秋江苏开放大学建筑设备作业2多选题答案
1、下列选项中，属于空调工程平面图应表达的内容有（）。
A、管道及其定位尺寸
B、管道的空间立体走向
C、系统的设置
D、设备及其定位尺寸
学生答案：A；C；D
2、下列关于排水横支管说法正确的是（）。
A、排水横支管应有一定的坡度，且应坡向卫生洁具。
B、排水横支管指连接两个或两个以上卫生器具的器具排水管的水平管。
C、排水横支管应尽量不转弯，直接与立管相连。
D、排水横支管的作用是将器具排水管送来的污水输送到立管中去。
学生答案：B；C；D
3、建筑采暖施工图的设计说明主要包括（）。
A、管道的材料，敷设方式，以及防腐、保温、水压试验要求。
B、系统形式，散热器的种类及安装要求。
C、设计及施工中遵循的标准规范。
D、建筑概况、采暖面积、总热负荷、热媒参数等。
学生答案：A；B；C；D
4、建筑给水排水系统图所表达的主要内容包括（）。
A、管道的材料、连接方式，防腐、保温方法。
B、各给水排水设备的接管情况、标高等。
C、给水排水设备类型及安装方式。
D、各给水排水管道的空间走向。
学生答案：B；D
5、建筑通风与空调施工图中的原理图是表示系统的作用原理、管路流程及设备间的相互关系的图纸，是（）的依据。
A、检查管道和设备布置是否正确
B、识读平面图、系统图
C、确定介质流向
D、施工中检查核对管道是否正确
学生答案：A；B；C；D
6、器具排水管是指连接卫生器具与排水横支管之间的短管。以下（）器具排水管上均应设水封装置。
A、盥洗池
B、坐便器
C、水箱
D、小便器
学生答案：A；=C；D
三、2025年秋江苏开放大学建筑设备作业2综合题答案
题型：综合题主观题、客观题分值50分难度：简单得分：48
1、建筑给水排水施工图识读实践
1、任务内容：下图1~3为某办公楼的给水排水施工图，现就该图纸进行识读。
2、任务指导：
室内给水排水施工图是室内给水排水工程施工的依据和必须遵守的文件。施工图可使施工人员明白设计人员的设计意图，进而贯彻到工程施工的过程当中，施工图必须有正式设计单位绘制并签发。室内给排水施工图的识读要点:
(1)把施工图按给水、排水分别阅读，并把平面图和系统图对照起来阅读。
(2)给水系统应从引入管起，顺着管道的水流方向看图，经干管、立管、横支管到用水设备。把平面图和系统图对应起来，弄清管道的方向，分支位置，各段管道的管径、标高、坡度、坡向、管道上的阀门及配水龙头的位置和种类等。
(3)最后结合平面图、系统图和设计施工说明看详图，弄清卫生洁具的类型、安装方法，设备的型号、配管形式等，把整个给水排水系统施工安装的具体要求搞清楚。
要求：能紧密结合岗位工作实践内容，符合工程图纸识图规定，语言表述具有逻辑性、条理清楚。

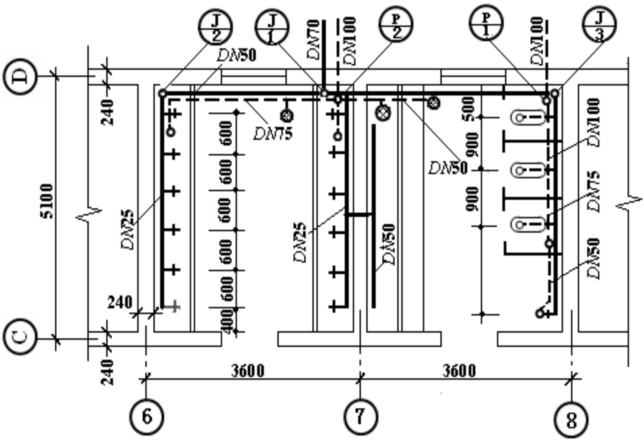

图1某办公楼给排水管道平面布置图

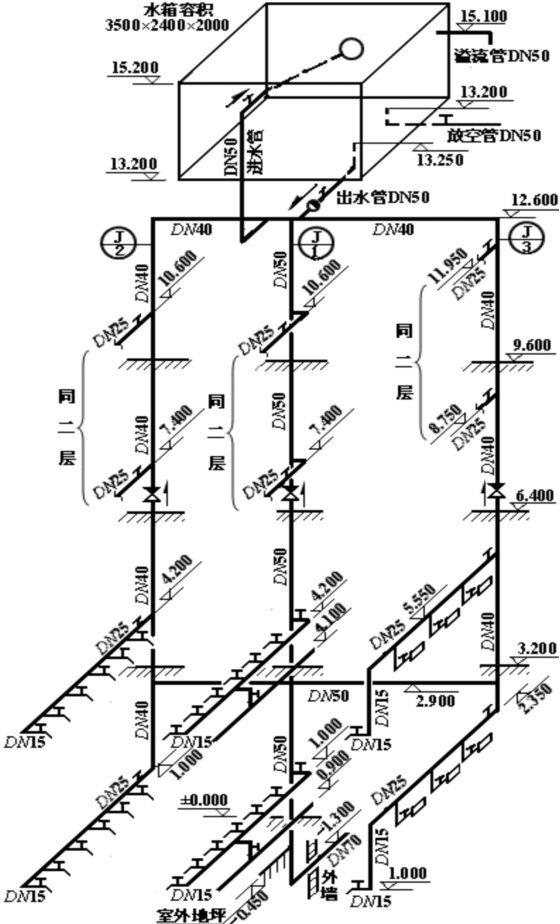

图2某办公楼给水管道系统图

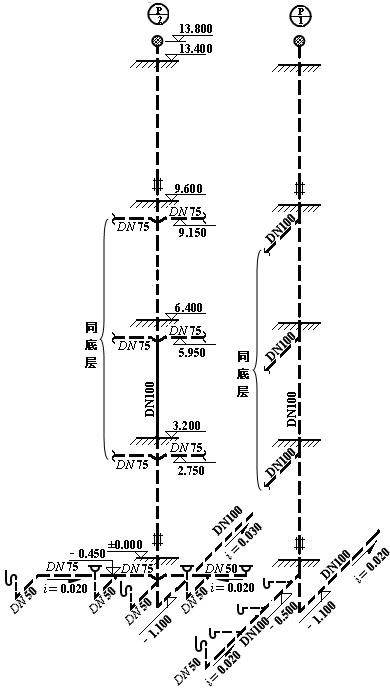

图3某办公楼排水管道系统图
1、水箱是室内给水系统贮存、调节和稳定水压的设备。为了保证水箱的正常工作，应设置（）等配管或附件。
A、疏水器
B、水位信号管
C、泄水管
D、溢流管
学生答案：C
2、请根据图纸1-3内容分别写出该办公建筑的建筑给排水平面图、给水系统图和排水系统图的识读结果。
答题要求：请直接在答题框内作答，不要以附件形式上传答案（以免打不开文件或者乱码显示而影响分数）。
学生答案：
