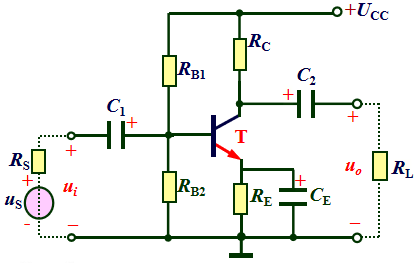

如图所示分压偏置放大电路中，已知UCC=24V，RC=3.3KΩ，RE=1.5KΩ，RB1=33KΩ，RB2=10KΩ，RL=5.1KΩ，β=66，忽略UBE。试求该电路静态参数和动态参数。（直接回答，不允许使用附件提交，文字部分不允许截图（可以手写拍照上传））
答案：
静态参数：
V B=（R B2*U CC）/（R B1+R B2）=（10×24）/（33+10）≈5.6V
I C≈I E=（V B-U BE）/R B=5.6/1500≈3.7mA
I B=I C/β=3.7/66≈56uA
U CE=U CC-I C*（R C+R E）=24-3.7×（3.3+1.5）=6.24V
动态参数：
剩余内容需解锁后查看
