江苏开放大学计算机绘图第四次形考作业最新高分参考答案

注意:因为学习平台题目是随机,选择题选项也是随机,一定注意答案对应的选项,同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目,还是不懂的话可以看这个:快速答题技巧

江苏开放大学计算机绘图第四次形考作业选择题

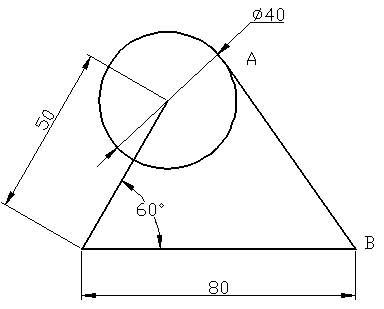

1、绘制如下图形,将角度和长度精度设置为小数点后3位,AB的长为:()

江苏开放大学计算机绘图第四次形考作业最新高分参考答案

A、108.338

B、106.338

C、107.338

D、109.338

正确答案:C   学生答案:C 计算机绘图第一次形考作业

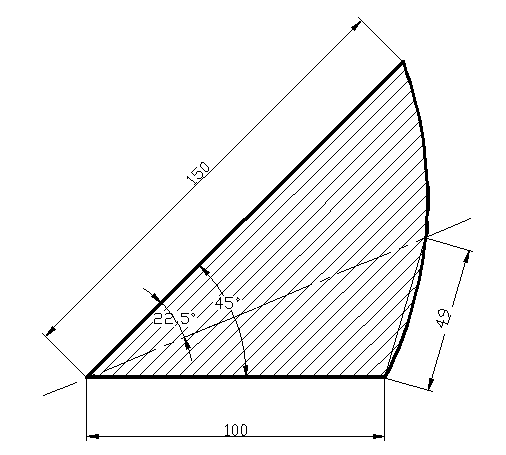

2、绘制如下图形,将角度和长度精度设置为小数点后3位,阴影部分的面积和周长为:()

江苏开放大学计算机绘图第四次形考作业最新高分参考答案

A、733.825;108.006

B、732.825;107.006

C、735.825;106.006

D、734.825;109.006

正确答案:A   学生答案:A

3、在AutoCAD中,下列坐标中是使用相对极坐标的是()

A、@32<18

B、32<18

C、@32,18

D、32,18

正确答案:A   学生答案:A

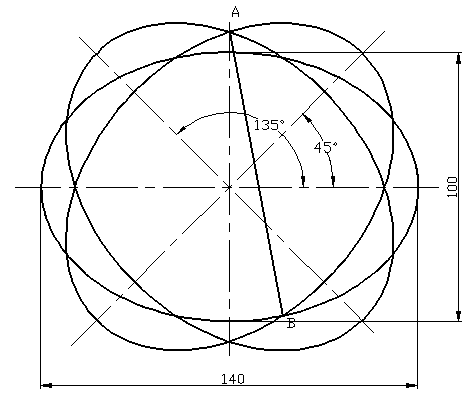

4、绘制如下图形,将角度和长度精度设置为小数点后3位,AB的长为:()

江苏开放大学计算机绘图第四次形考作业最新高分参考答案

A、66.082

B、70.082

C、68.082

D、67.082

正确答案:D   学生答案:D

5、半径尺寸标注的标注文字的默认前缀是:()

A、RaD

B、R

C、Radius

D、D、

正确答案:B   学生答案:B

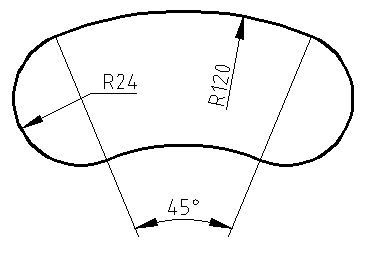

6、绘制圆弧围成的平面图形

江苏开放大学计算机绘图第四次形考作业最新高分参考答案

图形界限设定的合理范围是:

A、10X100

B、10X10

C、150X150

D、1000X1000

正确答案:C   学生答案:C

7、绘制如下图形,将角度和长度精度设置为小数点后3位,阴影部分的面积和周长为:()

江苏开放大学计算机绘图第四次形考作业最新高分参考答案

A、217.808;57.128

B、216.808;56.128

C、215.808;58.128

D、216.808;55.128

正确答案:B   学生答案:B

8、绘制如下图形,将角度和长度精度设置为小数点后3位,图形面积和周长为:()

江苏开放大学计算机绘图第四次形考作业最新高分参考答案

A、6034.551;389.020

B、6090.948;359.265

C、6058.551;319.020

D、6057.551;329.020

正确答案:B   学生答案:B

9、默认情况下用户坐标系统与世界坐标系统的关系,下面()说法正确。

A、不相重合

B、有时重合有时不重合

C、同一个坐标系

D、相重合

正确答案:D   学生答案:D

10、绘制如下图形,其中直径为50的圆心在坐标原点,将角度和长度精度设置为小数点后3位,A的坐标为:()

江苏开放大学计算机绘图第四次形考作业最新高分参考答案
  1. -8.082,10.500
  2. -9.082,12.500
  3. -8.082,11.500
  4. -9.082,10.500

正确答案:B   学生答案:B

11、在AutoCAD中用椭圆命令“ellipse”确定以下参数不能创建椭圆对象的是

A、中心点、一个轴端点和离心率

B、中心点、一个轴端点和另一半轴长度

C、等轴测圆心和其半径

D、中心点、一个轴端点和旋转角度

正确答案:A   学生答案:A

12、不是环形阵列定义阵列对象数目和分布方法的是

A、填充角度和项目间的角度

B、项目总数和项目间的角度

C、项目总数和填充角度

D、项目总数和基点位置

正确答案:D   学生答案:D

江苏开放大学计算机绘图第四次形考作业多选题

1、应用正多边形命令“polagon”创建正多边形时,有以下方式。

A、外切方式

B、内接方式

C、角方式

D、边方式

正确答案:A;B;D

2、插入块时需要指定的参数包括

A、包含几何对象

B、插入点位置

C、旋转角度

D、比例因子

正确答案:B;C;D

3、当图层被锁定时,仍然可以把该图层:

A、可以作为[修剪]和[延伸]命令的目标对象

B、该图层上的图形对象仍可以作为辅助绘图时的捕捉对象

C、可以创建新的图形对象

D、设置为当前层

正确答案:A;B;C;D   学生答案:A;B;C;D

4、图形的复制命令主要包括:

A、直接复制

B、阵列复制

C、偏移复制

D、镜像复制

正确答案:A;B;C;D   学生答案:A;B;C;D

5、绘制圆弧围成的平面图形

江苏开放大学计算机绘图第四次形考作业最新高分参考答案

R120的圆弧画法方法有:

A、下拉菜单圆弧,直接选择圆心、起点和角度画弧(C,S,A):在屏幕上左键确定圆心;输入@120<112.5确定起点;回车后,选择角度(A)回车,输入-450.

B、下拉菜单圆弧,直接选择圆心、起点和端点画弧(C,S,E):在屏幕上左键确定圆心;输入@120<68.5确定起点;输入输入@120<112.5确定终点..

C、输入圆弧命令(arc),选择圆心(C),在屏幕上左键确定圆心;输入@120<68.5确定起点;回车后,选择角度(A)回车,输入450.

D、输入圆弧命令(arc),选择圆心(C),在屏幕上左键确定圆心;输入@120<68.5确定起点;输入输入@120<112.5确定终点.

E、下拉菜单圆弧,直接选择圆心、起点和角度画弧(C,S,A):在屏幕上左键确定圆心;输入@120<68.5确定起点;回车后,选择角度(A)回车,输入450.

正确答案:A;B;C;D;E 学生答案:A;B;C;D;E

6、阵列命令有以下几种复制形式

A、三角阵列

B、矩形阵列

C、样条阵列

D、环形阵列

正确答案:B;D

江苏开放大学计算机绘图第四次形考作业填空题

江苏开放大学计算机绘图第四次形考作业最新高分参考答案

(1)正多边形命令是:;相应的编辑工具图标是:

(2)圆命令是:;相应的编辑工具图标是:

(3)倒角命令是:;相应的编辑工具图标是:

(4)延伸命令是:;相应的编辑工具图标是:

(5)椭圆命令是:;相应的编辑工具图标是:。

参考答案:③;(b);①;(f);⑥;(e);⑤;(g);④;(h)
