2024年春江苏开放大学工程制图与CAD第一次形考作业答案

注意:因为学习平台题目是随机,选择题选项也是随机,一定注意答案对应的选项,同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目,还是不懂的话可以看这个:快速答题技巧

一、2024年春江苏开放大学工程制图与CAD第一次形考作业单选题答案

1、建筑平面图一般需要标注二道尺寸:细部尺寸和轴线尺寸。这句话对吗?

A、无

B、对

C、错

D、无

学生答案:C

2、水平投影和侧面投影应满足()的投影规律。

A、高平齐

B、长对正

C、长、宽、高都相等

D、宽相等

学生答案:D

3、结构施工图中,符号WKL代表构件()。

A、屋面框架梁

B、屋面板

C、框支梁

D、楼层框架梁

学生答案:A

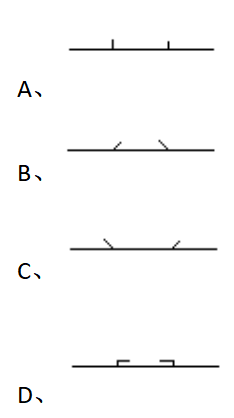

4、施工图中,无弯钩的钢筋(一般钢筋)搭接图例正确的是()。

2024年春江苏开放大学工程制图与CAD第一次形考作业答案

学生答案:B

5、CAD设计与常规设计方法相比,有利于产品的标准化、分列化、通用化。这句话对吗?

A、无

B、对

C、错

D、无

学生答案:B

6、结构平面图的形成是沿()将房屋水平剖开后所得的楼层水平剖面图。

A、门窗洞口处

B、楼梯板

C、楼板面处

D、房屋的地面与基础之间

学生答案:C

7、建筑施工图中,索引符号与详图符号必定一一对应。这句话对吗?

A、无

B、对

C、错

D、无

学生答案:B

8、在建筑总平面图和底层平面图上都应绘制指北针,用于确定建筑物的朝向。

这句话对吗?

A、对

B、无

C、错

D、无

学生答案:A

9、图样上的尺寸数字代表的是()。

A、随比例变化的尺寸

B、图线的长度尺寸

C、实际尺寸

D、其他

学生答案:C

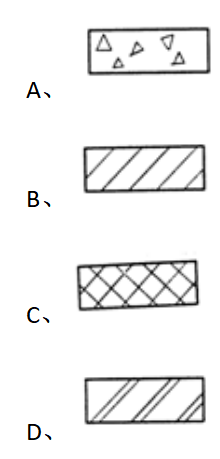

10、施工图中,普通砖的材料图例表示为()。

2024年春江苏开放大学工程制图与CAD第一次形考作业答案

学生答案:B

11、HPB235级钢筋符号为()。

A、以上都不是

2024年春江苏开放大学工程制图与CAD第一次形考作业答案

学生答案:D

12、关于建筑平面图的图示内容,以下说法错误的是()。

A、表示楼板与梁柱的位置及尺寸

B、表示内外门窗位置及编号

C、注出室内楼地面的标高

D、反映房间功能和布局

学生答案:A

13、总平面图中可以用指北针表示建筑物的朝向,也可以用风向频率玫瑰图表示建筑物的朝向。这句话对吗?

A、无

B、对

C、错

D、无

学生答案:B

14、建筑剖面图一般不需要标注()此项内容。

A、门窗洞口高度

B、楼板与梁的断面高度

C、建筑总高度

D、层间高度

学生答案:B

15、定位轴线一般用()绘制。

A、双点划线

B、细实线

C、细点划线

D、粗实线

学生答案:C

16、建筑施工图中除了标高以m作单位,还有()以m作单位。

A、标准层平面图

B、总平面图

C、底层平面图

D、立面图

学生答案:B

17、结构施工图一般包括施工说明、基础图、各层结构平面图以及()。

A、构件详图

B、门窗构造图

C、设备图

D、装修图

学生答案:A

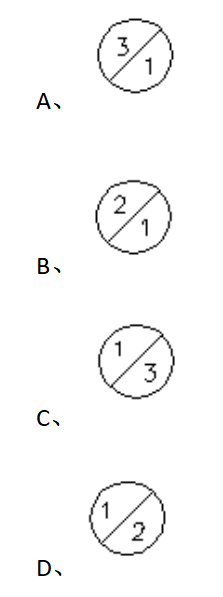

18、在建筑平面图中,位于2和3轴线之间的第一根附加轴线的正确表达为()。

2024年春江苏开放大学工程制图与CAD第一次形考作业答案

学生答案:D

19、使用编辑图形命令时(如移动、阵列等)可以先点命令,再选图形,也可先选图形,再点命令。

这句话对吗?

A、错

B、无

C、无

D、对

学生答案:D

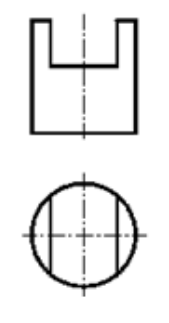

20、下图所示形体正确的侧面投影图是()。

2024年春江苏开放大学工程制图与CAD第一次形考作业答案
2024年春江苏开放大学工程制图与CAD第一次形考作业答案

学生答案:A

21、制图标准中规定,每张图纸都应该画出标题栏,标题栏应位于图框的右下角。这句话对吗?

A、无

B、对

C、无

D、错

学生答案:B

22、()必定属于总平面图表达的内容。

A、相邻建筑的位置

B、柱子轴线

C、建筑物总高

D、墙体轴线

学生答案:A

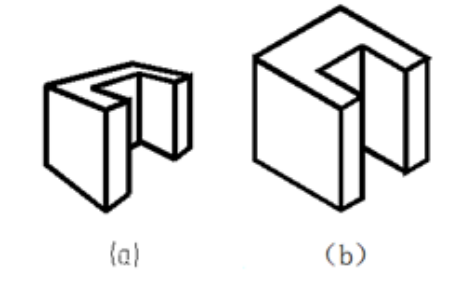

23、如下所示(a)图和(b)图,分别是用()绘制而成。

2024年春江苏开放大学工程制图与CAD第一次形考作业答案

A、斜投影法和中心投影法

B、正投影法和正投影法

C、中心投影法和正投影法

D、正投影法和斜投影法

学生答案:C

24、建筑剖面图对应的剖切符号应标注在()上。

A、标准层平面图

B、底层平面图

C、其他

D、顶层平面图

学生答案:B

25、建筑立面图只能用朝向命名。这句话对吗?

A、无

B、对

C、错

D、无

学生答案:C

26、建筑施工图中表示门窗扇开关方向时,实线表示外开,虚线表示内开。这句话对吗?

A、错

B、无

C、对

D、无

学生答案:C

27、用假想剖切平面将物体切开,仅画出该剖切面与物体接触部分的图形,并在该图形内画上相应的材料图例,这样的图形称为()。

A、以上都不是

B、剖面图

C、断面图

D、剖示图

学生答案:C

28、相对标高的零点正确的注写方式为()。

A、-0.000

B、±0.000

C、无规定

D、+0.000

学生答案:B

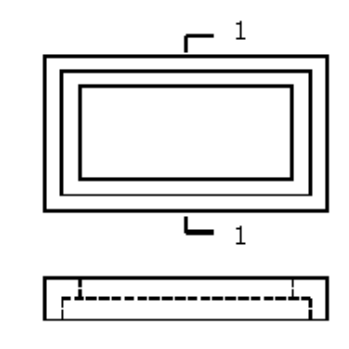

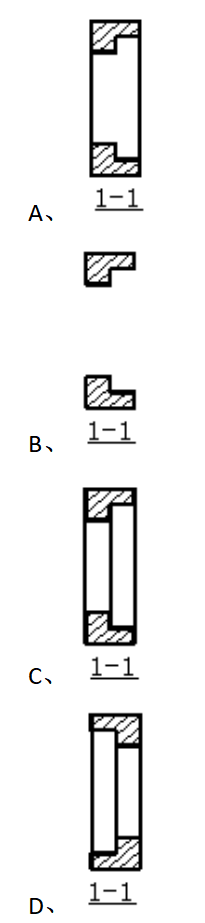

29、与下图所示投影图对应的正确的1-1剖面图是()。

2024年春江苏开放大学工程制图与CAD第一次形考作业答案
2024年春江苏开放大学工程制图与CAD第一次形考作业答案

学生答案:C
