2024年春江苏开放大学工程制图与CAD第二次形考作业答案

注意:因为学习平台题目是随机,选择题选项也是随机,一定注意答案对应的选项,同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目,还是不懂的话可以看这个:快速答题技巧

1、在AutoCAD中通过()命令插入图像文件,从而使图形更生动。

A、【插入】/【光栅图像】选项

B、【插入】/【外部参照】选项

C、【插入】/【图像管理器】选项

D、【插入】/【块】选项

学生答案:A

2、使用阵列命令时,若让对象向左上角方向排列,需要如何设置?()

A、行间距为负,列间距为负

B、行间距为正,列间距为正

C、行间距为负,列间距为正

D、行间距为正,列间距为负

学生答案:D

3、移动(Move)和平移(Pan)命令是()。

A、移动(Move)的对象是物体,平移(Pan)的对象是视图

B、都是移动命令,效果一样

C、移动(Move)的对象是视图,平移(Pan)的对象是物体

D、移动(Move)速度快,平移(Pan)速度慢

学生答案:A

4、用编辑多线段(PEDIT)命令中的Join选项,既可以将相连的直线或圆弧合并到一条多义线中。这句话对吗?

A、无

B、无

C、错

D、对

学生答案:D

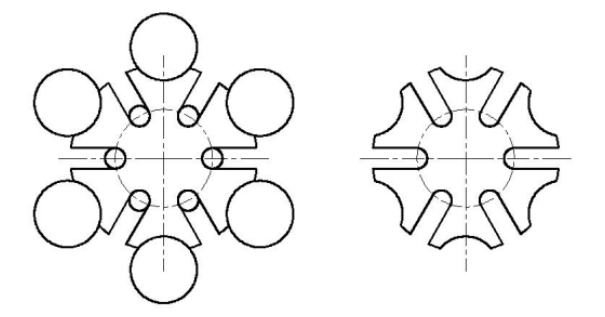

5、下图所示两个图形,如果用一个命令将左侧图形修改为右侧样式,需要用()命令。

2024年春江苏开放大学工程制图与CAD第二次形考作业答案

A、打断

B、分解

C、剪切

D、延伸

学生答案:C

6、某直线的起点为(70,-50),直线长度为175,倾角为45度,直线的另一端点坐标为()。

A、(75.74,193.74)

B、(193.74,73.74)

C、(193.74,75.74)

D、(222.05,135.46)

学生答案:B

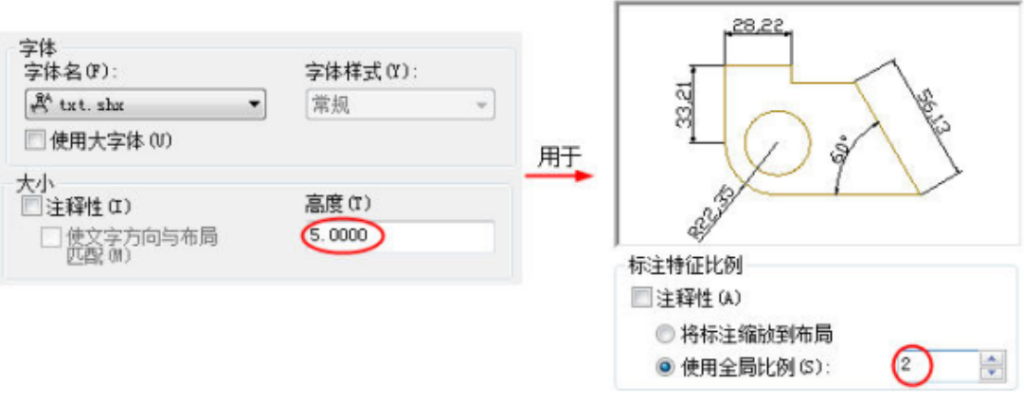

7、如图所示,标注样式全局比例设置为2,所用文字样式中高度设置为5,则用该标注样式标注的尺寸文字高度为()。

2024年春江苏开放大学工程制图与CAD第二次形考作业答案

A、10

B、2.5

C、2

D、5

学生答案:D

8、已有一个画好的圆,绘制一组同心圆可以用()命令来实现。

A、拉伸STRETCH

B、偏移OFFSET

C、延伸EXTEND

D、移动MOVE

学生答案:B

9、按比例改变图形实际大小的命令是()。

A、STRETCH

B、SCALE

C、OFFSET

D、ZOOM420x297

学生答案:B

10、当丢失了下拉菜单,可以用下面哪一个命令重新加载标准菜单。

A、LOAD

B、OPEN

C、MENU

D、NEW

学生答案:C

11、取世界坐标系的点(70,20)作为用户坐标系的原点,则用户坐标系的点(-20,30)的世界坐标为()。

A、(50,50)

B、(70,20)

C、(90,-10)

D、(-20,30)

学生答案:A

12、AutoCAD中,使用颜色相关打印样式表时,欲将所有颜色转换成灰度打印,应选择()样式。

A、acad.ctb

B、Fill Patterns.ctb

C、Grayscale.ctB

D、monochrome.ctB

学生答案:D

13、对于图形界限非常大的复杂图形,()工具能快速简便地定位图形中的任一部分以便观察。

A、鸟瞰视图

B、移动

C、放大

D、缩小

学生答案:A

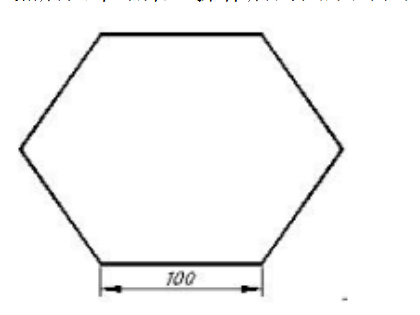

14、如下图所示,对该正六边形进行打断操作,系统要求指定第二打断点,这时输入了@,然后回车结束,操作后的图形周长为?

2024年春江苏开放大学工程制图与CAD第二次形考作业答案

A、600

B、599

C、在0~600中随机分配

D、0

学生答案:A

15、以下说法错误的是()。

A、使用“绘图”/“正多边形”命令将得到一条多段线

B、打断一条“构造线”将得到两条射线

C、可以用“绘图”/“圆环”命令绘制填充的实心圆

D、不能用“绘图”/“椭圆”命令画出圆

学生答案:D

16、在生成正多边形时,系统要求输入该正多边形内接圆或外接圆的圆心和半径,因此对于一个正多边形来说具有圆的某些特性,例如可以用圆心捕捉方法获得正多边形的中心点。这句话对吗?

A、无

B、无

C、错

D、对

学生答案:C

17、在AutoCAD中,使用()可以在打开的图形间来回切换,但是,在某些时间较长的操作(例如重生成图形)期间不能切换图形。

A、Ctrl+F9键或Ctrl+Shift键

B、Ctrl+F8键或Ctrl+Tab键

C、Ctrl+F6键或Ctrl+Tab键

D、Ctrl+F7键或Ctrl+Lock

学生答案:B

18、哪个功能健可以进入文本窗口?

A、功能键F3

B、功能键F1

C、功能键F2

D、功能键F4

学生答案:C

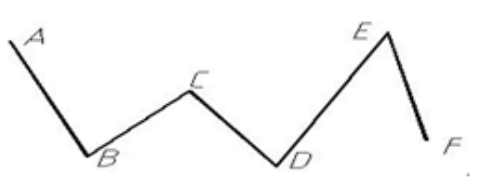

19、将如图所示该多段线进行拟合,下列说法正确的是?

2024年春江苏开放大学工程制图与CAD第二次形考作业答案

A、该样条曲线经过所有顶点

B、该样条曲线不经过任何一个顶点

C、该样条曲线只经过A点和F点

D、由系统判定是否经过顶点

学生答案:A

20、为了保护自己的文档,可以将CAD图形用DWS的格式保存。DWS格式的文档,只能查看,不能修改。这句话对吗?

A、对

B、无

C、错

D、无

学生答案:A

21、使用外部块命令时,当外部块图形改变时,引用部会也会随之改变。这句话对吗?

A、无

B、无

C、对

D、错

学生答案:D

22、改变图形实际位置的命令是()。

A、ZOOM、420x297

B、MOVE

C、PAN

D、OFFSET

学生答案:B

23、将一个已有的文件打开后修改,最后再存盘退出,但当退出后发现修改错了,可以再用UNDO命令恢复原来的图形。这句话对吗?

A、对

B、无

C、无

D、错

学生答案:D

24、在AutoCAD系统中,用户可以按照自己的意图设置十字光标的大小,也可以设置捕捉框的大小,背景颜色也是可以按照需要进行设置的。这句话对吗?

A、错

B、无

C、无

D、对

学生答案:D

25、图层中,()的名称不能被修改或删除。

A、0层

B、未命名的层

C、标准层

D、缺省的层

学生答案:A

26、当图形中只有一个视口时,【重生成】的功能与()相同。

A、全部重生成

B、重画

C、实时平移

D、窗口缩放

学生答案:A

27、AutoCAD图形文件和样板文件的扩展名分别是()。

A、DWG,DWT

B、BMP,BAK

C、BAK,BMP

D、DWT,DWG

学生答案:A

28、对定义了宽度的多段线(PLINE)可以执行分解(EXPLODE)命令,但这时多段线的宽度消失。这句话对吗?

A、对

B、无

C、无

D、错

学生答案:A

29、哪些特性是”特性匹配”对话框不可以更改的?

A、线型比例

B、颜色

C、面积

D、图层

学生答案:C

30、正交和极轴追踪描述正确的是()。

A、名称不同,但是一个概念

B、正交是极轴的一个特例

C、极轴是正交的一个特例

D、不相同的概念

学生答案:B

31、精确绘图的特点()。

A、精确的文字大小

B、精确的线宽

C、精确的几何数量关系

D、精确的颜色

学生答案:C

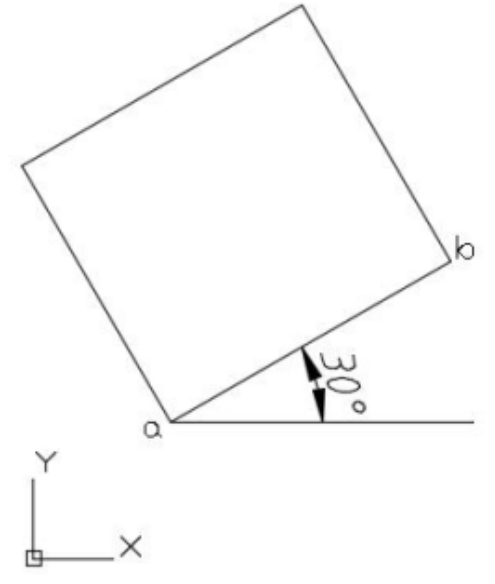

32、下图所示正方形边长为50,其a点坐标为(10,10),则b点相对于a点坐标为(@50<30)。这句话对吗?

2024年春江苏开放大学工程制图与CAD第二次形考作业答案

A、错

B、无

C、无

D、对

学生答案:D

33、如何将一个或多个图层上的对象合并到另外的图层上,而且被合并的图层将会自动被图形清理掉?

A、选取要合并的图层,单击鼠标右键,在弹出的快捷菜单中选择“将选定图层合并到”

B、执行“格式”→“图层工具”→“图层合并”菜单命令

C、选取要合并的图层,单击鼠标右键,在弹出的快捷菜单中选择“隔离选定的图层”

D、选取要合并的图层,单击鼠标右键,在弹出的快捷菜单中选择“全部删除”

学生答案:A

34、创建图案填充时,当选取比例1,表明构成图案填充的直线间距为1。这句话对吗?

A、错

B、对

C、无

D、无

学生答案:A

35、当前图层()被关闭,()被冻结。

A、不能,不能

B、不能,可以

C、可以,不能

D、可以,可以

学生答案:C

36、对于边长为40的正四边形,使用倒角命令倒一个角,给定”距离(R)”选项,当输入的两个倒角距离是多少时,倒角后的图形面积为1150?

A、30,15

B、30,30

C、20,40

D、80,10

剩余内容需解锁观看

解锁查看全文

黄金VIP黄金VIP¥免费
已付费?登录刷新

本页面题目解析仅供参考。发布者:形考达人黄金VIP,转转请注明出处:https://www.xingkaowang.com/17941.html

本站所有内容均由用户收集互联网平台,本站不对内容的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。

免费答案:形考作业所有题目均出自课程讲义中,同学们也可自行认真学习寻找题目答案,预祝大家上岸成功哦。
