2024年秋江苏开放大学机械制图第三次作业答案

注意:因为学习平台题目是随机,选择题选项也是随机,一定注意答案对应的选项,同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目,还是不懂的话可以看这个:快速答题技巧

一、2024年秋江苏开放大学机械制图第三次作业填空题答案

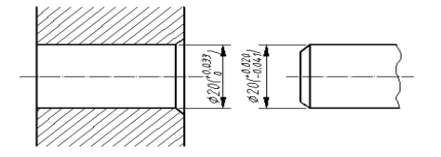

1、根据下图的标注填空

2024年秋江苏开放大学机械制图第三次作业答案

孔的基本尺寸(),上极限尺寸(),下极限尺寸(),上极限偏差(),下极限偏差(),公差()

轴的基本尺寸(),上极限尺寸(),下极限尺寸(),上极限偏差(),下极限偏差(),公差()

学生答案:20;20.033;20;+0.033;0;0.033;20;20.020;19.959;+0.020;-0.041;0.061

2、一螺纹的标注为M24×1.5,表示该螺纹是(),其公称直径为(),螺距为(),旋向为()。

学生答案:细牙普通螺纹;24;1.5;右旋

3、外螺纹的规定画法是:大径用()表示,小径用()表示,终止线用()表示。

学生答案:粗实线;细实线;粗实线

4、常用键的种类有(),(),(),()。

学生答案:普通平键;半圆键;钩头楔键;花键

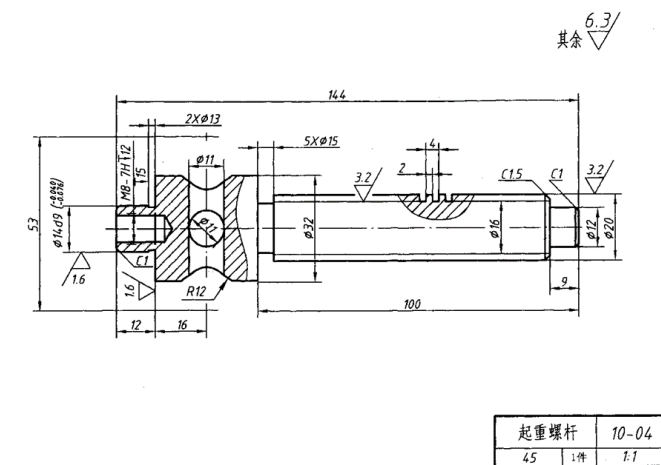

5、(1)该零件在四类典型零件中属于()类零件。

(2)零件左端面不通螺孔的螺纹深度尺寸为()。

(3)零件左边φ14轴段的退刀槽尺寸是()。

(4)零件左边φ14轴段尺寸的上偏差是()。

(5)零件左边φ14轴段尺寸的下偏差是()。

(6)零件的材料是()。

(7)有尺寸公差要求的尺寸:有()个。

(8)零件右端螺杆的长度是()。

(9)零件右端面的表面粗糙度代号中的Ra值是()。

(10)零件的径向尺寸基准是:()。

2024年秋江苏开放大学机械制图第三次作业答案

学生答案:轴套;12mm;2×0.5;-0.04;-0.076;45号钢;2;86mm;6.3μm;轴心线

6、零件上常见的工艺结构有()、()、()、()、()、()、()、()等。

学生答案:倒角;倒圆;退刀槽;越程槽;钻孔;沉孔;凸台;滚花

二、2024年秋江苏开放大学机械制图第三次作业简答题答案

题型:简答题主观题分值10分难度:较难得分:10

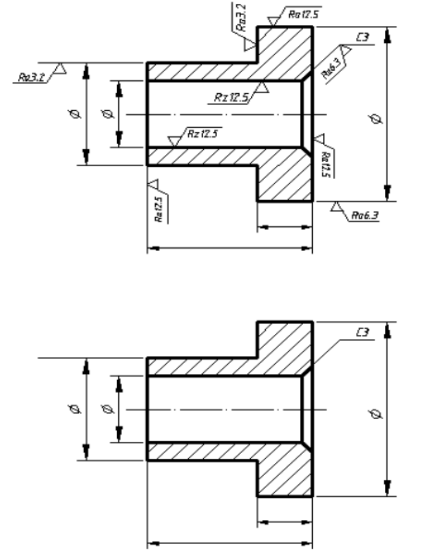

1、分析下图表面结构要求标注的错误,在下图中正确标注(请截图或者下载题目附件完成后拍照上传,勿上传附件,否则按零分处理)

2024年秋江苏开放大学机械制图第三次作业答案

学生答案:(自行手绘,非手绘0分)
