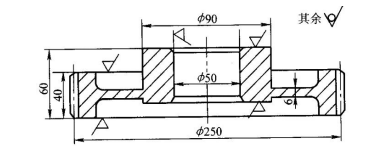

（综合题）改正图中所示模锻零件结构的不合理之处，并说明理由。
答案：模锻制坯，要求锻件的结构最好为沿分模面均匀对称,原设计恰好违反此原则。该图在结构设计上存在的错误有四：
（1）分模面应为250 水平平面中心，因此其轮毂应设计成沿分模面对称结构。
（2）轮毂与轮辐的转接处应为圆角过渡（例如 R5 或 R10）。
（3）辐板厚度 6mm 过于单薄，此处应加厚。
（4）为便于金属充满模膛及从模膛中取出锻件，锻件上与分模面垂直的表面均应增设一定斜度，此斜度称为模锻斜度。

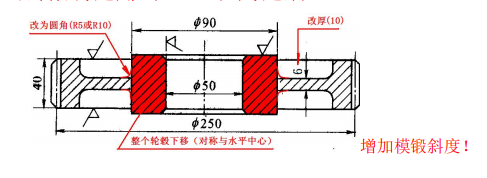

据此，该零件的改进图见下（红色表示改进部位）：
