注意：本题为历年真题精选易错题，考生在学习历年考试真题是备考过程中非常重要的一环。通过认真练习和分析错题，可以帮助你更好地掌握知识点和答题技巧，为考试做好充分准备。

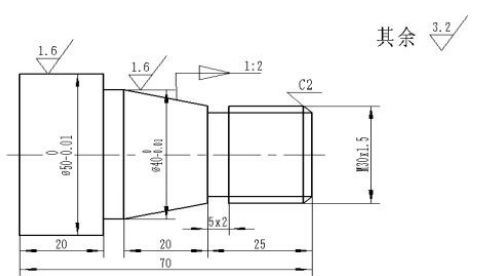

编制下图1所示零件的数控加工程序并进行加工，材料为45钢，毛坯为φ52mmx 110mm。请仔细阅读程序，补齐程序和注释中划线处的有关内容（每空2分）。（注意：请将答案填写在表格对应的题号下）
图1
| 序号 | ① | ② | ③ | ④ | ⑤ |
| 答案 | LCYC95 | S1200 | T2D1 | M05 | M17 |
| 程序 | 注释 |
| XL9MPF | 程序名 |
| N10 T1D1 M03 S700 | 换1号外圆车刀，导入刀具刀补，主轴正转，转速700r/min |
| N20 G00 X52 Z2 | 快速定位 |
| N30_CNAME=“L9” | 轮廓子程序名 |
| R105=1 R106=0、5 R108=3 | 设置循环参数 |
| R109=0 R110=1 R111=0、5 | |
| R112=0、1 | |
| ① | 调用毛坯切削循环 |
| N40 G00 X100 Z100 | 刀具快速退至安全位置 |
| N50 T1D1 M03②F0、1 | 换1号外圆车刀，导入刀具刀补，主轴正转，转速为1200r/min准备进行轮廓精加工 |
| N60 G00 X52 Z2 | 快速点定位 |
| N70 L9 | |
| N80 G00 X100 Z100 | 快速定位 |
| N90③M03 S300 | 换2号割槽刀，导入刀具刀补，主轴正转，转速为300r/min |
| N100 G00 X32 Z2 | 快速定位 |
| N110 Z-25 | 快速定位 |
| N120 G01 X26 F0、15 | 割5×2槽，进给速度为0、15min/r |
| N130 G00 X100 | 径向快速退刀至安全位置 |
| N140 Z100 | 轴向快速退刀至安全位置 |
| N150 T3D1 | 换3号螺纹刀，导入刀具刀补 |
| N160 G00 X32 Z2 | 快速定位，调入螺纹加工固定循环 |
| R100=30 R101=0 R102=30 | |
| R103=-20 R104=1、5 | |
| R105=1 R106=0、3 R109=3 | |
| R110=1、5 R111=0、975 | |
| R112=0 R113=5 R114=1 | |
| LCYC97 | |
| N170 G00 X100 Z100 | 快速退到至安全位置 |
| N180④ | 主轴停转 |
| N190 T2D1 M03 S300 | 换2号割槽刀，导入刀补，主轴正转，转速为300r/min |
| N220 G00 X54 Z-63 | 刀具快速定位 |
| N230 G01 X0 F0、15 | 切断工件，进给速度为0、15mm/r |
| N240 M30 | 主程序结束并返回程序起点 |
| L9 MPF | 程序名 |
| N10 G00 X26 Z1 | 快速定位 |
| N20 G01 Z0 | 加工端面 |
| N30 X29、8 Z-2 | 加工端面倒角 |
| N40 Z-25 | 加工M30X1、5外圆 |
| N50 X40 Z-45 | 加工锥度为1:2的外圆锥面 |
| N60 Z-50 | 加工φ40mm的外圆柱面 |
| N70 X50 | 加工φ50mm右端面 |
| N80 Z-70 | 加工φ50mm外圆 |
| N90 X52 | 沿径向退刀 |
| N100⑤ | 子程序结束并返回主程序 |
