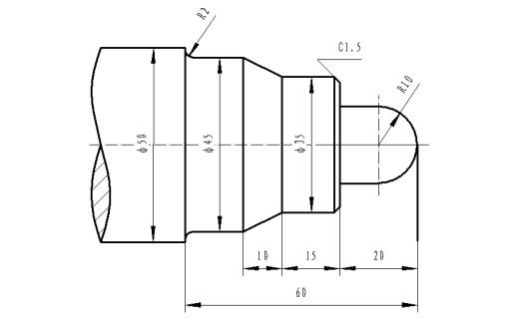

编程题：在西门子802S数控车床上编程加工如图所示的零件，毛坯尺寸为Φ50mm×100mm。刀架在操作者一侧，工件坐标系原点设置在工件右端面中心，换刀点(程序起点)位置为X100 (直径值)、Z100。请仔细阅读程序和注释，为每个小题选择正确的选项。
参考答案：
| 序号 | ① | ② | ③ | ④ | ⑤ |
| 内容 | 500r/min | L1 | LCYC95 | X100、Z100 | 1000 |
| 序号 | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ |
| 内容 | 5 | M30 | X35 | 2 | M17 |
| KHYT.MPF； | 程序名 |
| N10 T1D1 M03 S500 G95 G90 G23 G40； | 换 1 号外圆车刀， 导入刀具刀补；主轴正转， 转速为 ① |
| N20 G00 X50 Z2； | 快速点定位至切削起点 |
| N30 _CNAME=“ ② ”； | 轮廓子程序名 |
| R105=1 R106=0.5 R108=2； | 设置循环参数 |
| R109=0 R110=1.5 R111=0.4； | |
| R112=0.2 | |
| ③ ； | 调用毛坯切削循环 |
| N40 G00 ④ ； | 快速定位至换刀点 |
| N50 T1D1 M03 S ⑤ ； | 换 1 号外圆车刀， 导入刀具刀补；主轴正转， 转速为 1000r/min 准备进行轮廓精加工 |
| N60 R105= ⑥ ； | 设置轮廓精加工参数 |
| LCYC95； | 调用毛坯切削循环 |
| N70 G00 G90 X150； | |
| N80 Z150 ； | 刀具退至安全位置 |
| N90 ⑦ ； | 主程序结束 |
| L1.SPF | 程序名 | |
| N10 G00 X0 Z1 G42； | 快速定位靠近轮廓起点位置 | |
| N20 G01 Z0 F0. 1； | 至轮廓起点位置 | |
| N30 G03 X20 Z- 10 CR=10； | R10 圆弧加工 | |
| N40 G01 X20 Z-20； | Φ20mm 圆柱加工 | |
| N50 G01 ⑧ CHF=1.5； | 端面、倒角加工 | |
| N70 Z-35； | Φ35mm 圆柱加工 | |
| N80 X45 Z-45； | 圆锥加工 | |
| N90 Z-58； | Φ45mm 圆柱加工 | |
| N100 G02 X49 Z-60 CR= ⑨ ； | R2 圆弧加工 | |
| N110 G40 G01 X52 | 退刀 | |
| N120 | ⑩ ； | 子程序结束 |
