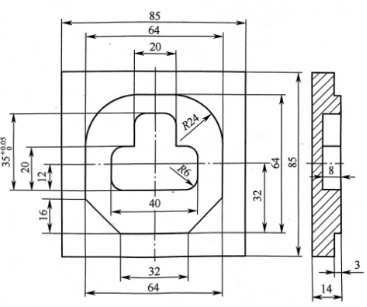

编程题：已知零件图如图2所示，毛坯尺寸为85 mm x 85 mm x 14 mm的方形坯料，材料为硬铝，且面和四周轮廓均已加工好，要求粗加工外轮廓和内槽，试完成西门子802S/C系统的数控铣床上程序中对应序号内容的填写（每空2分）。（请注意：将答案填写在表格对应的题号下）（刀具为φ10 mm立铣刀）
1.主程序
XSY04.MPF程序名
N10 M03 S500 T01；
N20 G54 G00 X0 Y0 Z5；
N30 G00 X0 Y-45；
N40 L141 P3；调用子程序3次
N50 G90 G00 Z5；
N60 G00 X0 Y0；
N70 L142①；调用子程序8次
N80 G90 G00 Z100；
N90 M05；
N100 M02；
2.外轮廓子程序
L141.SPF子程序名
N10 G91 S500 M03；
N20 G01 Z-6 F80；
N30 G41 G01 X13 Y0 D01；
N40 G03 X-13 Y13 CR=13；圆弧进刀
N50 G01 X-16 Y0；
N60 X-16 Y16；
N70 Y24；
N80 G02 X24 Y24②；加工R24圆弧
N90 G01 X16；
N100③X24 Y-24 CR=24；加工R24圆弧
N110 G01 Y-24；
N120 X-16 Y-16；
N130 X-16 Y0；
N140 G03 X-13 Y-13 CR=13；圆弧进刀
N150 G40 G01 X13 Y0；
N160 G02 X0 Y0 I0 J45；
N170 G01 Y-8；
N180 G02 X0 Y0 I0 J53；
N190 G01 Y8；
N200 G00 Z5；
N210 M17；子程序结束
3.内轮廓子程序
L142.SPF子程序名
N10④S500 M03；采用增量尺寸编程
N20 G01 Z-6 F80；
N30 G42 G01 X12 Y0 D01；
N40 G02 X-12 Y-12 CR=12；圆弧进刀
N50 G01 X-14 Y0；
N60 G02 X-6 Y6 CR=6；加工R6圆弧
N70 G01 X0 Y8；
N80 G02 X6 Y6 CR=6；加工R6圆弧
N90 G01 X4 Y0；
N100 G01 X0 Y9；
N110 G02 X6 Y6 CR=6；加工R6圆弧
N120 G01 X8 Y0；
N130 G02 X6 Y-6 CR=6；加工R6圆弧
N140 G01 X0 Y-9；
N150 G01 X4 Y0；
N160 G02 X6 Y-6 CR=6；加工R6的圆弧
N170 G01 X0 Y-8；
N180 G02 X-6 Y-6 CR=6；加工R6圆弧
N190 G01 X-14 Y0；
N200 G02 X-12 Y12 CR=12；加工R6圆弧
N210⑤G01 X12 Y0；取消刀具半径补偿
N220 G00 Z5；
N230 M17；子程序结束
