题型：简答题主观题分值50分难度：简单得分：40

1、请叙述安装Altium Designer 20.0.13的操作步骤。

学生答案：

（1）Altium Designer 20.0.13安装包解压，选择Setup.exe图标并双击，屏幕出现欢迎界面。

（2）单击【Next】按钮，进入许可证协议对话框，只有接受软件的使用许可才能进行下一步操作，选中【I accept the agreement】，单击【Next】按钮后进入功能选择界面，让用户选择需要的版本，直接保持默认状态直接单击【next】按钮。

（3）单击【Next】按钮继续，下一步是安装路径选择界面，软件默认的安装路径是“C:\Program Files\Altium\AD20”，若不满意也可单击输入栏右侧的按钮来选择安装路径。

（4）软件的安装设置已经完成，此时，若发现前面设置有错误的地方可以单击【Back】按钮返回重新设置，倘若信息准确无误即可单击【Next】按钮，软件正式开始安装。

（5）整个安装过程无需人工干预，正常情况，大约几分钟后屏幕便会出现软件安装完成的界面，单击【Finish】按钮完成安装

2.文件的管理与操作

（1）创建项目工程首先创建一个“PCB_Project”工程，打开菜单【文件】→【新的…】→【项目】，弹出新的创建工程窗口菜单，修改工程名为My_PCB_Project，并将工程保存到指定的文件夹中。创建完成后，会在的【Projects】标签菜单中显示出一个空的工程“My_PCB_Project”，【No Documents Added】表明这是一个空的文档。

（2）新建设计文件在新建的工程中，没有原理图和PCB的任何文件，因此绘制原理图或PCB时必须在该工程中新建相应的文件，新建设计文件可以点击工程名，弹出菜单找到【添加新的…到工程】，在弹出的子菜单栏中找到原理图【Schematic】与PCB文件分别添加到工程项目中。至此一个全新的电子电路设计工程创建完毕。

（3）打开文件在电路设计中，有时需要打开已有的某个文件，可以执行菜单【文件】→【打开】，屏幕弹出【选择打开文件】对话框，选择所需要的文件后“打开”按钮打开相应的文件。若需要打开工程文件，执行菜单【文件】→【打开工程】。

（4）关闭工程文件用鼠标右键单击工程文件名，在弹出的菜单中选择【Close Project】可以关闭工程文件，若该文件没有保存，屏幕将弹出一个对话框提示是否保存。若选择【关闭工程文档】菜单，则将该工程中的子文件关闭，而工程文件则保留。

（5）添加已有的文件到工程中有些电路文件在设计时并未放在工程中，此时若要将它添加到工程中，可以用鼠标右击工程文件名，在弹出的菜单中选择【添加已有的文件到工程】，屏幕弹出3一个对话框，选择要添加的文件后单击【打开】按钮实现文件的追加。

题型：简答题主观题分值50分难度：简单得分：30

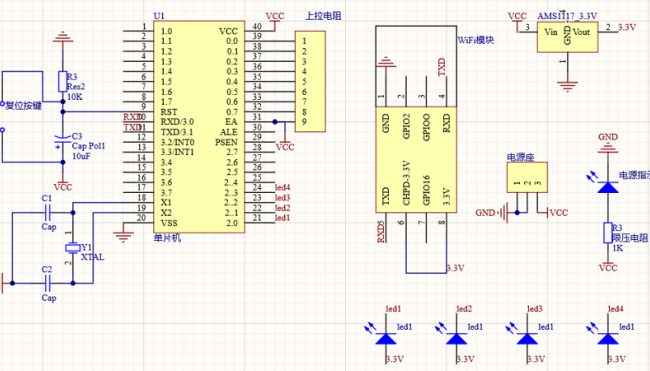

2、设计一个双面PCB，设计项目名称为基于WiFi的灯光控制系统。原理图如下图7-101所示。请简述操作过程。
