江苏开放大学数控机床及应用技术第三次作业高分参考答案23年秋

注意:因为学习平台题目是随机,选择题选项也是随机,一定注意答案对应的选项,同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目,还是不懂的话可以看这个:快速答题技巧

一、江苏开放大学数控机床及应用技术第三次作业单选题参考答案23年秋

1、需要多次进给,每次进给一个深度,然后将刀具回退到参考平面的孔加工固定循环指令是CYCLE83。( )

A、无

B、不确定

C、正确

D、错误

学生答案:C

2、加工中心与数控铣床编程的主要区别是( )。

A、指令功能

B、宏程序

C、换刀程序

D、指令格式

学生答案:C

3、西门子802S(C)系统中装有毛坯切削循环指令是( )。

A、LCYC93

B、LCYC97

C、LCYC95

D、以上都不是

学生答案:C

4、用来指定圆弧插补的平面和刀具补偿平面为XY平面的指令( )。

A、G17

B、G19

C、G18

D、G16

学生答案:A

5、CYCLE81与CYCLE82的区别在于CYCLE82指令使刀具在孔底有暂停动作。( )

A、不确定

B、错误

C、正确

D、无

学生答案:C

6、孔加工固定循环指令中( )是为安全进刀切削而规定的一个平面。

A、返回平面

B、孔底平面

C、零件表面

D、参考平面

学生答案:D

7、用固定循环CYCLE81钻削一个孔,钻头的钻削过程是( )。

A、视孔深决定是否在孔底停留后提刀

B、分几次提刀钻削

C、视孔深决定是否提刀

D、持续不提刀钻削

学生答案:D

8、有些零件需要在不同的位置上重复加工同样的轮廓形状,可采用( )。

A、比例缩放加工功能

B、子程序调用

C、镜像加工功能

D、旋转功能

学生答案:B

9、CYCLE83指令不适合深孔加工。( )

A、正确

B、不确定

C、错误

D、无

学生答案:C

10、关于数控程序,下列说法正确地是:( )

A、只能用绝对坐标编程

B、必须有程序段序号

C、有主程序,也可以有子程序

D、只能用相对坐标编程

学生答案:C

11、在数控机床中,( )是由传递切削动力的主轴所确定。

A、Y轴

B、不确定

C、Z轴

D、X轴

学生答案:C

二、江苏开放大学数控机床及应用技术第三次作业简答题参考答案23年秋

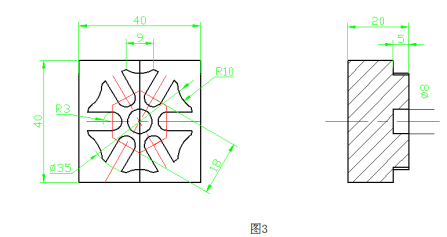

1、加工图3所示工件,毛坯尺寸40mmx40mmx20mm,材料为铸铝。请完成程序和注释中对应序号内容的填写(每空2分)。(注意:请在答题区输入答案,上传附件和图片不得分。)

江苏开放大学数控机床及应用技术第三次作业高分参考答案23年秋

各基点的坐标值如下表所示:

江苏开放大学数控机床及应用技术第三次作业高分参考答案23年秋
基点XY基点XY
117.23417.2-3、
293516.9-4.6
39-3612.4-12.4
程序注释
AAA.MPF主程序名AAA
T1D1 M06调用1号刀具1号刀补(半径补偿值为R8)
G17 G90 G54 G00   X0 Y0 Z50 S800 M03设置初始参数
M08开冷却液
G00 X40 Y0设置程序起始点
G01 Z-5 (1)直线插补至零件表面,进给率为80mm/min
(2)调用L01子程序去除余量
G74 Z1=0Z向退刀,回参考点准备换刀
(3)主轴停转
(4)冷却液关
T2D1 M06调用(5)号刀具1号刀补
G90 G54 G00 X0   Y0 Z50 S1200 M03初始设置
Z5 M08靠近工件表面,冷却液开
G01 Z-5 F80Z向进刀,切深(6)
L02调用L02子程序加工∅8孔
G00 Z5抬刀离开工件表面
X30 YO快速定位,准备精加工外轮廓
G01 Z-5 F80Z向进刀,切深5mm
G41 G01 X16.9   Y4.6直线插补准备加工
R1=0设置初始旋转角度
MA:ROT RPL=R1(7)
L03调用L03子程序,精加工外轮廓
R1=R1-60设置每次切削角度
IF(R1<=300)GOTOB   MA条件跳转
ROT取消坐标系旋转
G01 Y0完成加工
G40 X30返回程序起刀点
G74 Z1=0退刀,刀具沿Z轴方向返回参考点
M05主轴停转
M09冷却液关
M02程序结束

L01.SPF子程序名L01
G01 G41 X30 Y10直线插补至圆弧切入点
G03 X20 Y0 GR=10   F300圆弧切入
G02 I-20 J0铣削整圆
G03 X20 Y-10   CR=10圆弧切出
G01 G40 X40 Y0返回程序起刀点
M17程序结束

L02.SPF子程序名L02
G01 G41 X3 Y1   F150整圆铣削加工∅8孔
G02 X0 Y4 CR=3
G02 I0 J-3
G02 X-3 Y1 CR=3
G01 G40 X0 Y0
M17子程序结束

L03.SPF子程序名(8)
G02 X17.2 Y3 CR=17.5圆弧插补至基点1
G01 X(9) Y(10)直线弧插补至基点2
G03 Y(11) I(12) J(13)圆弧插补至基点3
G01 X17.2 Y-3直线弧插补至基点4
G02 X(14) Y(15) CR=17.5圆弧插补至基点5
G03 X12.4 Y-12.4   CR=10圆弧插补至基点6
M17子程序结束
题号  (1)   (2)    (3)    (4)     (5)
答案 F80 L01 M05 M09 2
题号  (6)   (7)    (8)    (9)    (10)
答案 5mm 坐标系旋转 L03 9 3
题号 (11)  (12)   (13)   (14)    (15)
答案 -3 0 -3 16.9 -4.6

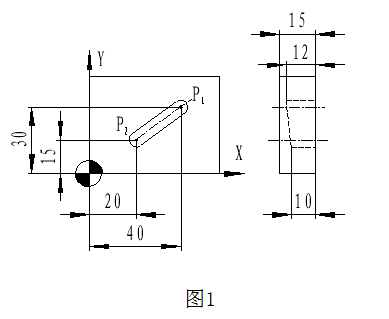

2、编制程序,加工图1所示键槽。要求:深度进给率为80mm/min,平面进给率为300mm/min。补齐程序和注释中划线处的有关内容。请完成程序中对应序号内容的填写(每空2分)。(注意:请在答题区输入答案,上传附件和图片不得分。)

江苏开放大学数控机床及应用技术第三次作业高分参考答案23年秋
程序注释
AA88.MPF主程序
M03 S700设定主轴转速为700r/min
G90 G00 X(1) Y(2) Z(3)刀具快速靠近工件,点定位至P1点上方5mm处
G01 Z-12 (4)直线插补至深度Z-12,进给率为80mm/min
X20 Y15 Z-10 (5)直线插补至P2点,进给率为300mm/min
G00 Z100快速退刀至Z100
X100 Y100刀具远离工件
M05主轴停转
M02程序结束
题号  (1)     (2)     (3)     (4)    (5)
答案 40 30 5 F80 F300

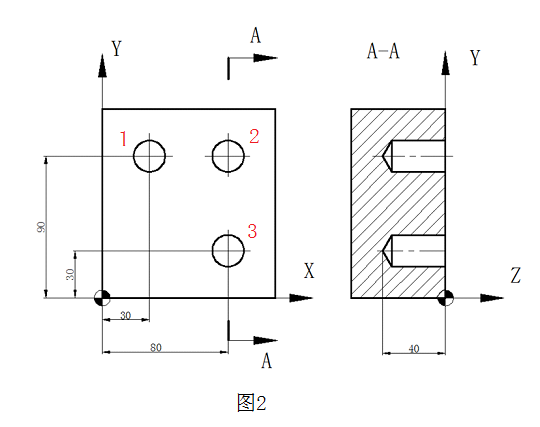

3、使用CYCLE81循环对图2中的3个孔进行加工。请完成程序和注释中对应序号内容的填写(每空2分)。(注意:请在答题区输入答案,上传附件和图片不得分。)

江苏开放大学数控机床及应用技术第三次作业高分参考答案23年秋
程序注释
CYCLE81.MPF程序名
G17 G90 S300 M03 F150 T1D1调用1号刀具及其刀补,设定(1)面为工作面,钻孔进给率为150mm/min
G00 X(2) Y(3) Z50将刀具移至第1孔位置
CYCLE81((4),(5),(6),(7))调用循环,设定返回平面Z10,参考平面Z2,安全间隙2mm,钻孔深40
X80将刀具移至第(8)个孔位置点
(9)(10,0,2,40)用增量值最后钻孔深度DPR=40代替绝对值DP=-40
Y30将刀具移至第(10)个孔位置点
CYCLE81(10,2,0,-40)将参考平面提高2mm(RFT=2),安全间隙SDIS=0
M05主轴停转
M02程序结束
题号   (1)     (2)     (3)     (4)    (5)
答案 XY 30 90 102
题号   (6)     (7)     (8)     (9)   (10)
答案 2 -40 2 CYCLE81 3
