一、2025年秋江苏开放大学工程制图与CAD△作业2单选题答案
1、投影法中规定，空间点在V面的投影选用字母应是
A、大写字母
B、小写字母
C、右上角加一撇的小写字母
D、右上角加两撇的小写字母
正确答案：C

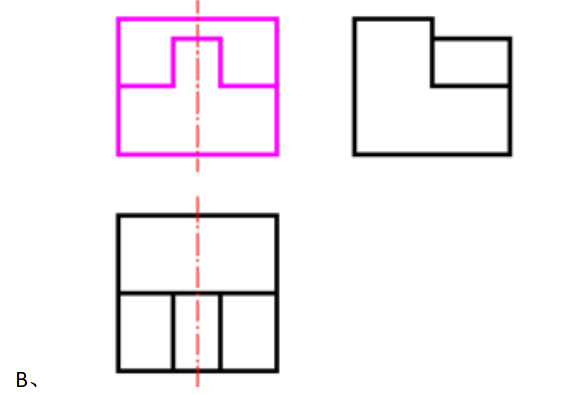

2、已知俯视图和左视图的投影，选出正确的主视图。
正确答案：B

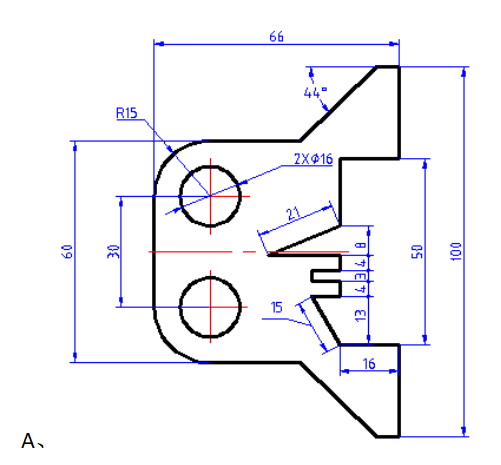

3、改正下方尺寸标注上的错误，选择正确的一组。
正确答案：A

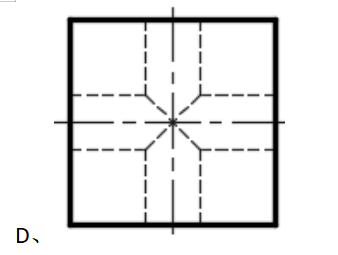

4、已知主俯视图，请选择正确的左视图
正确答案：D

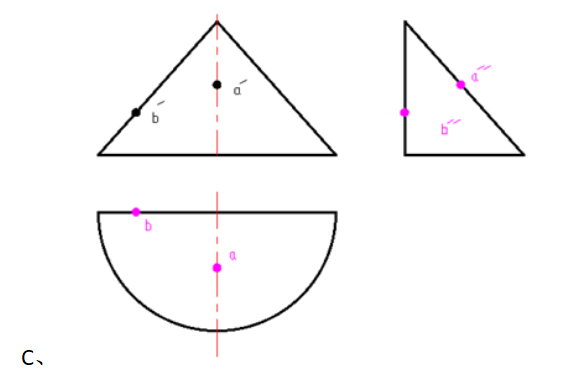

5、已知半圆锥上A点和B点在主视图的投影，求A和B点的其它两面投影。
正确答案：C

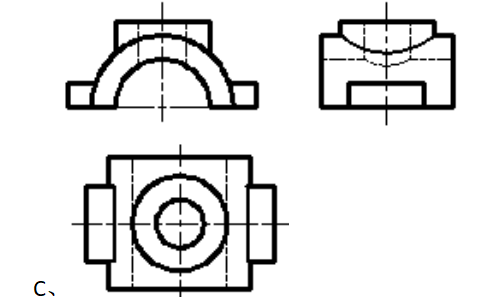

6、已知主左视图，选择其俯视图。
正确答案：C
7、正投影图直观性不强，但能正确反映物体的
A、直观性
B、形状和大小
C、立体感
D、结构
正确答案：B

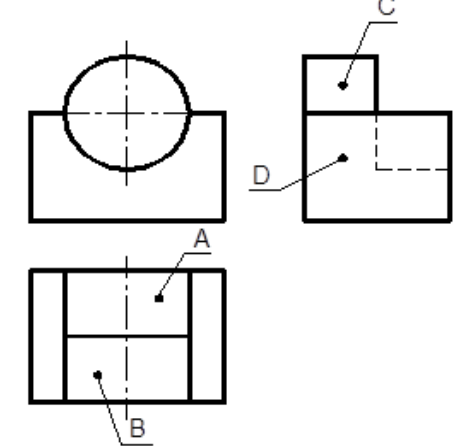

8、在下列四种说法中，选择一种正确的答案
A、A下B上，C右D左
B、A下B上，C左D右
C、A上B下，C左D右
D、A上B下，C右D左
正确答案：D

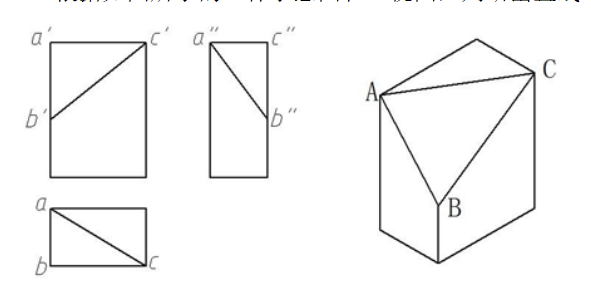

9、根据如图所示的立体示意图和三视图，判断出直线BC是（）。
A、侧平线
B、侧垂线
C、正平线
D、正垂线
正确答案：C
10、尺寸应尽量标注在（）上。
A、俯视图
B、特征视图
C、左视图
D、主视图
正确答案：B
11、在三投影面体系中，H面展开的方向是（）。
A、H面保持不动
B、H面绕Z轴向右转90度
C、H面绕X轴向下转90度
正确答案：C

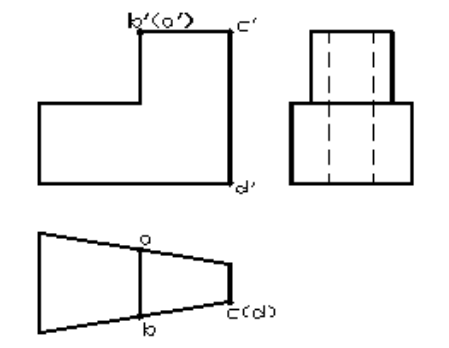

12、在下列四种说法中，选择一种正确的答案。
A、AB是正垂线，BC是一般位置直线，CD是铅垂线
B、AB是水平线，BC是一般位置直线，CD是侧平线
C、AB是侧平线，BC是水平线，CD是正平线
D、AB是正垂线，BC是水平线，CD是铅垂线
正确答案：D

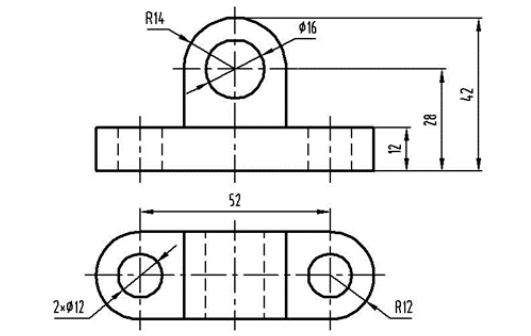

13、图示组合体的尺寸标注中，不应标注的尺寸是（）。
A、52
B、R14
C、R12
D、42
正确答案：D
二、2025年秋江苏开放大学工程制图与CAD△作业2多选题答案

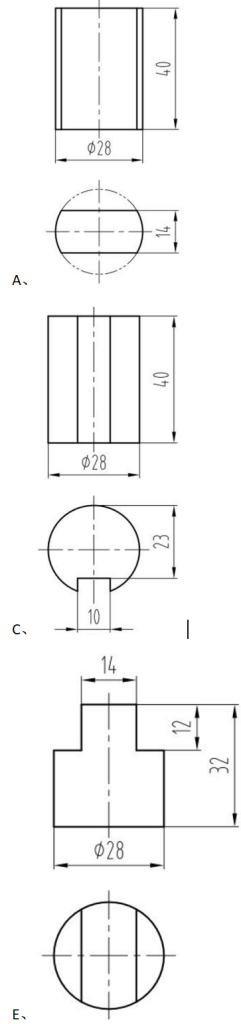

1、下图中几何体的尺寸标注正确的有（）。
正确答案：A；C；E
2、截平面和圆柱体轴线的相对位置不同，会产生的截交线有（）。
A、椭圆
B、抛物线
C、圆
D、矩形
E、曲线
正确答案：A；C；D

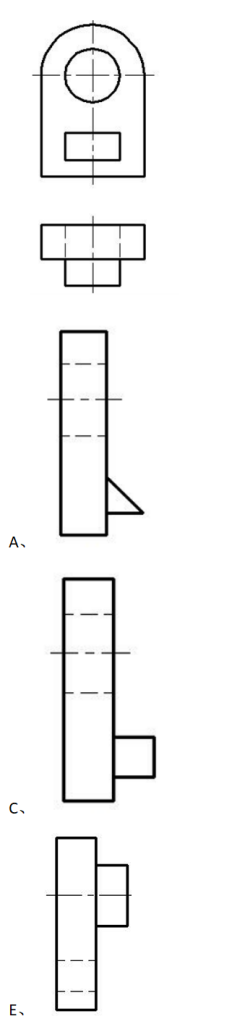

3、看懂主、俯视图，想象出组合体的形状，找出正确的左视图是（）。
正确答案：A；C；E
三、2025年秋江苏开放大学工程制图与CAD△作业2填空题答案

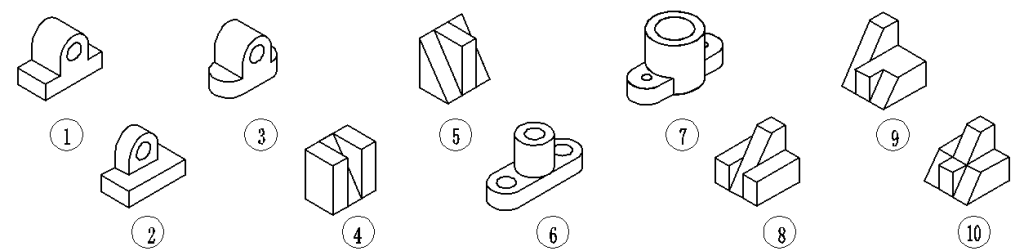

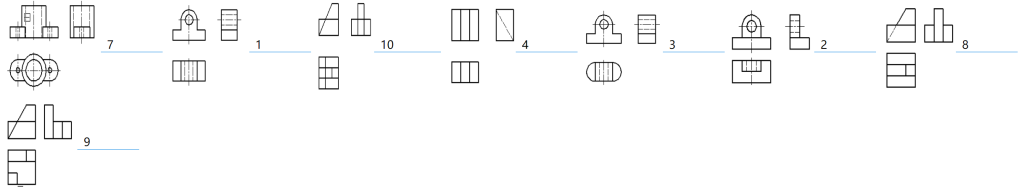

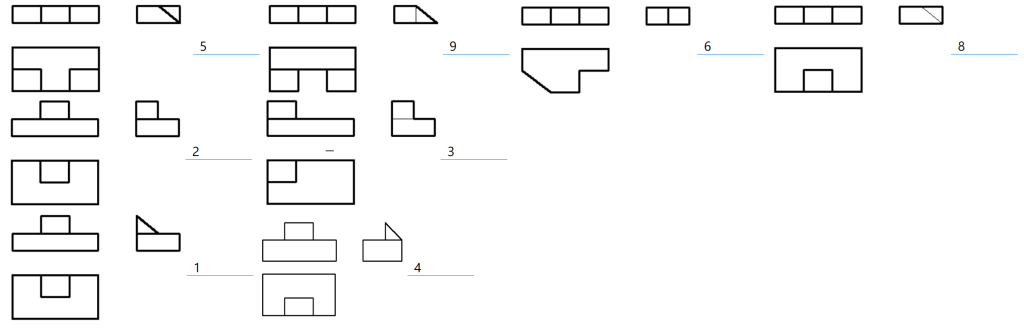

1、观察立体图，找出相对应的视图。
正确答案：⑦；①；⑩；④；③；②；⑧；⑨

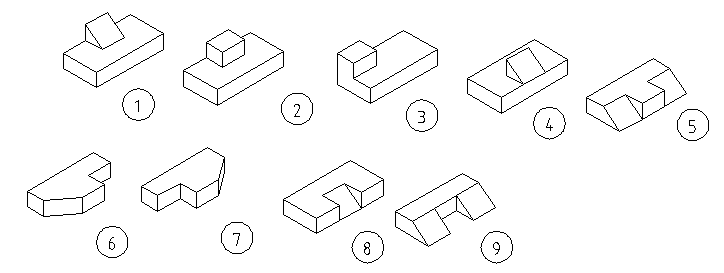

2、
正确答案：⑤；⑨；⑥；⑧；②；③；①；④
四、2025年秋江苏开放大学工程制图与CAD△作业2简答题答案
1、实训二：平面体切割三视图及绘图实践
1、实训目的
①掌握平面体三视图的投影规律。
②掌握平面体切割后截交线的分析方法。
2、实训工具
尺规绘图工具或者CAD绘图软件（最好用CAD绘图软件）。
3、实训结果
根据给定的三维模型绘制三视图，并截图上传。

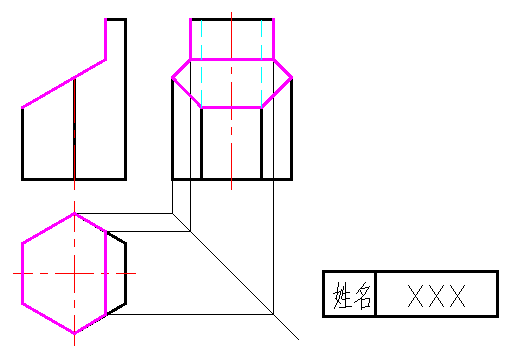

（请绘制简易标题栏，写上自己的姓名，如下图。将实训最终结果图贴到答案区，请不要上传附件，上传附件不得分。）
正确答案：（不可直接使用，自行尺规作图，直接用0分）

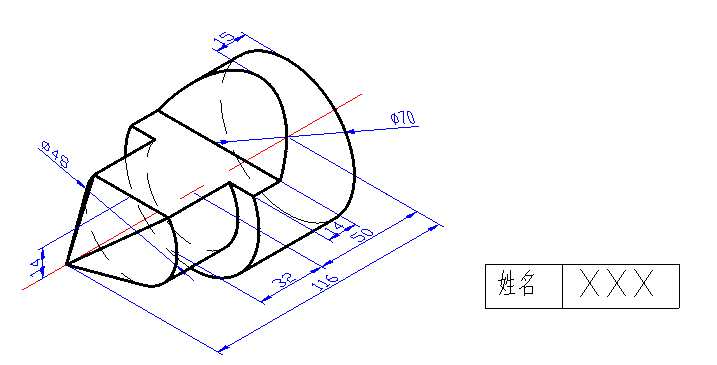

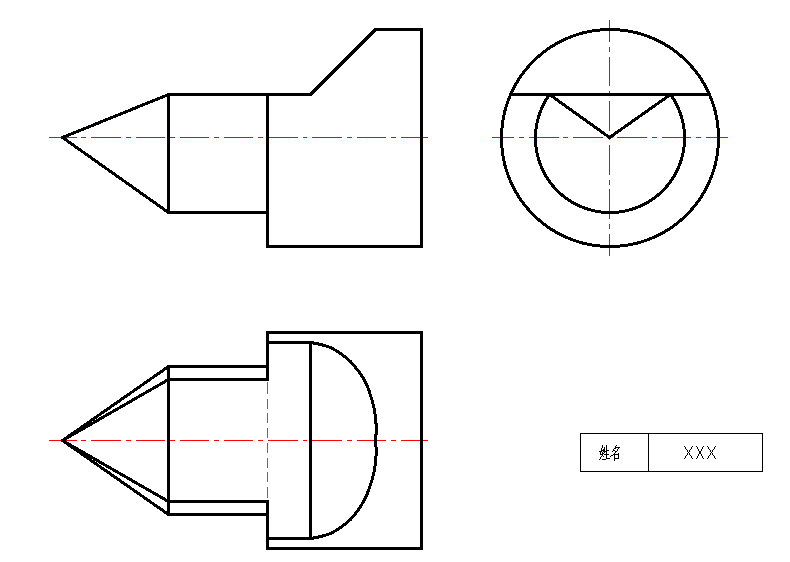

2、实训二：曲面体切割三视图及绘图实践
1、实训目的
①掌握曲面体三视图的投影规律。
②掌握曲面体切割后截交线的分析方法。
2、实训工具
尺规绘图工具或者CAD绘图软件（最好用CAD绘图软件）。
3、实训结果
根据三维模型绘制三视图，并截图上传。
（请绘制简易标题栏，写上自己的姓名，如下图。将实训最终结果图贴到答案区，请不要上传附件，上传附件不得分。）
正确答案：（不可直接使用，自行尺规作图，直接用0分）
