一、2026年春江苏开放大学工程制图与CAD△作业3单选题答案
1、在下图中,正确的一组局部剖视图为（）。
正确答案：B
2、选择正确的左视图。
正确答案：B
3、正确的内螺纹画法是（）图。
正确答案：D
4、根据主、俯视图，判断主视图的剖视哪个是正确的。
正确答案：B
5、选择正确的一组基本视图
正确答案：C
6、根据主俯视图，正确的局部视图是（）。
正确答案：B
7、根据俯视图圆筒和圆柱的位置及且切割情况，选择正确的主视图。
正确答案：A
8、下列移出断面图中，正确的画法是（）。
正确答案：D
二、2026年春江苏开放大学工程制图与CAD△作业3填空题答案
1、基本视图中“宽相等”是指（）视图、（）视图、（）视图和（）视图之间的关系。
正确答案：俯；左；仰；右
2、基本视图中，长相等的视图是（）视图、（）视图、（）视图和（）视图
正确答案：主；俯；仰；后
三、2026年春江苏开放大学工程制图与CAD△作业3简答题答案
题型：简答题主观题分值5分难度：简单得分：5
1、合体的组合形式有哪些？基本体组合后它们的表面存在哪些连接关系？
正确答案：
组合体的组合形式有：叠加式、切割式和综合式。基本体组合后它们的表面存在“平齐与不平齐”或“共面与不共面”；“相交与相切”这样两对情况。
2、实训三：认识叠加类组合体视图
1、实训目的
掌握叠加类组合体形体分析的方法；掌握组合体尺寸标注的方法。
2、实训工具
尺规绘图工具或者CAD绘图软件（最好用CAD绘图软件）。
3、实训结果

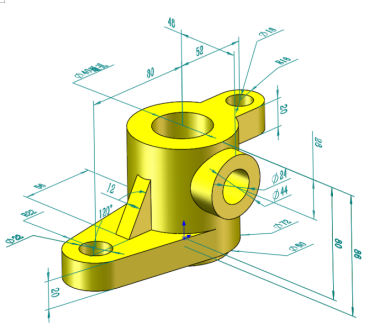

根据给定的三维立体绘制三视图并尺寸标注。绘制结果请截图上传。
（请绘制简易框格写上姓名，如下图。将实训最终结果图贴至答案区，请不要上传附件，上传附件不得分）
往期答案：（自行手绘，不标注，得一半分）
题型：简答题主观题分值5分难度：简单得分：5
3、表达机件的内部结构采用哪种表达方法？它们有几种？
正确答案：
表达机件的内部结构采用剖视图表达。它们有全剖、半剖和局部剖三种。
4、实训三：认识表达形体视图
1、实训目的
掌握叉架类零件视图、剖视图、断面图、简化画法等各种表达方法的应用。
2、实训工具
尺规绘图工具或者CAD绘图软件（最好用CAD绘图软件）。
3、实训结果
根据给定的叉架三维立体绘制其表达视图，无需尺寸标注。
请绘制简易框格，写上姓名后再截图，将实训最终结果图贴至答案区，请不要上传附件，上传附件不得分。
正确答案：（自行手绘，得一半分）
